會員注冊采用555時基電路制作的雙鍵觸摸開關如圖所示。NE555電路圖觸摸開關電路圖
555電路制作雙鍵觸摸式開關
圖一

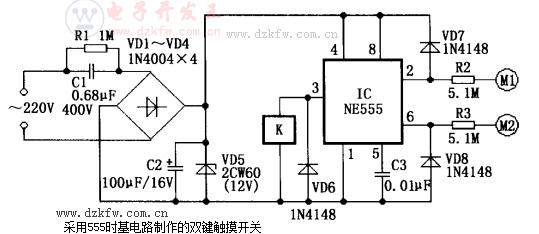

電路中，M1是“開”觸摸片，當人手觸碰時，人體感應的雜波信號加到555時基電路的低電平觸發端2腳，電路置位，3腳輸出高電平，繼電器K得電吸合，其常開觸點閉合，被控電路通電工作。M2為“關”觸摸片，一旦觸碰，人體感應的雜波信號加到555的閾值端6腳，電路復位，3腳輸出低電平，繼電器失電跳閘，被控電器停止工作。
555電路制作雙鍵觸摸式開關
圖二

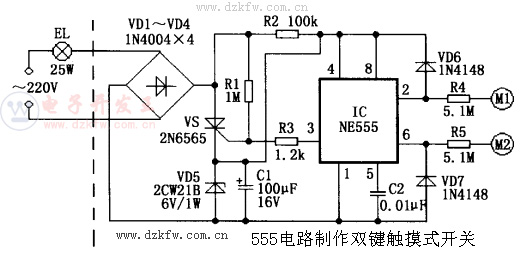

圖二是一個電源電路采取特殊設計的觸摸開關，它對外僅兩根引出線，因此可直接取代普通開關而不必更改電源布線。EL是不大于25W的白熾燈或交流接觸器。虛線左部為普通照明線路，右部為觸摸開關電路。IC處于復位狀態時，3腳輸出低電平，晶閘管VS的門極通過電阻R3被鉗位在低電平，故VS關斷，EL不亮，此時555的工作電源為：由220V交流電經燈EL、二極管VD1~VD4整流、電阻R2限流、VD5穩壓與C1濾波，形成的約6V直流工作電壓。當555時基電路2腳受觸發處于置位時，IC的3腳輸出高電平，VS導通，EL點亮。VS導通后，555工作電源直接由燈EL、二極管VD1~VD4、晶閘管VS與穩壓管VD5構成回路，C1兩端仍能獲得6V直流工作電壓，只是此時電阻R2不起作用。
圖二電路的負載能力是由VD1~VD4、VS和VD5共同決定的，其中薄弱環節是VD5，本電路VD5采用1W/6V的穩壓管，其最大通態電流為0.16A，為確保電路可靠工作，EL宜用不大于25W的白熾燈。
