會員注冊1)電路原理簡介電路如圖3-33所示。CMOS集成電路CD4060為14位二進制串行計數器，它自帶
振蕩器，有14級計數級，但只有Q4～010、Q12—Q14共10個引出端，本制件僅選用了oi2～014三個
引出端。
接通電源，9V電源經G加至計數器清零端@腳，此時計數器清零并開始計數，沒時鐘頻率為1Hz。
計數器開關Kl、K2、K3、K4狀態見表3-1中A項，當K2閉合，當Q13為高電平時，可控硅VT1觸發
導通，繼電器吸臺；當K4閉合，Q12為高電平時，BG1截止，繼電器松開；當下一個計數脈沖到達Q12
時，Q12、Q13又回到初始狀態“O”。此過程循環使繼電器開與吸合的時間之比為3:1。其他狀態的定時
時間比見表3-1。這樣加上插座的切換就能得到多種不同的定時間歇比，配合RP的調節，對魚缸充氧的各
種要求都能滿足。
(2)元器件參數選擇繼電器選用9V小型繼電器JRC-22F9V等，變壓器選用小型、次級輸出9V的
電源變壓器。其他元器件的選用如圖3r33所示，無特殊要求。

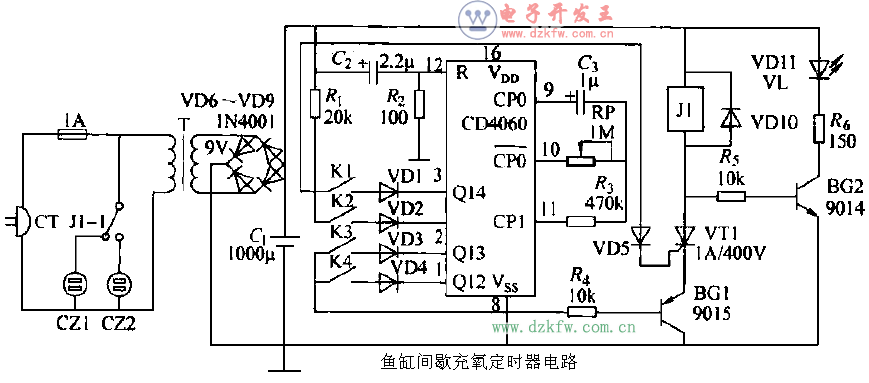

(3)魚缸間歇充氧定時器電路如圖3-33所示。
