本文以ATMEL公司生產的51系列家族的AT89S51和AT89C2051兩種單片機來講解，兩種單片機是目前最常用的單片機，其中AT89S51為標準51單片機，當然其功能比早期的51單片機更強大，支持ISP在系統編程技術，內置硬件看門狗。。。　　　　　　　AT89C2051是精簡版的51單片機，精簡掉了P0口和P2口，只有20引腳，但其內部集成了一個很實用的模擬比較器，特別適合開發精簡的51應用系統，畢竟很多時候我們開發簡單的產品時用不了全部32個I/O口，用AT89C2051更合適，芯片體積更小，而且AT89C2051的工作電壓最低為2.7V，因此可以用來開發兩節5號電池供電的便攜式產品。

一、AT89S51單片機引腳介紹

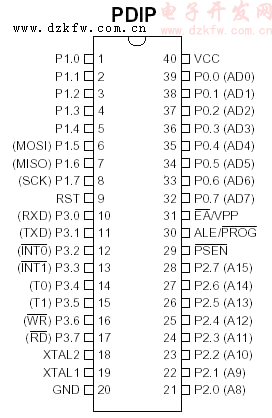

　　AT89S51有PDIP、PLCC、TQFP三種封裝方式，其中最常見的就是采用40Pin封裝的雙列直接PDIP封裝，外形結構下圖。

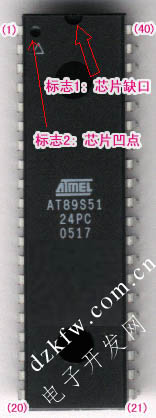

芯片共有40個引腳，引腳的排列順序為從靠芯片的缺口（見右圖）左邊那列引腳逆時針數起，依次為1、2、3、4。。。40，其中芯片的1腳頂上有個凹點（見右圖）。在單片機的40個引腳中，電源引腳2根，外接晶體振蕩器引腳2根，控制引腳4根以及4組8位可編程I/O引腳32根。 1、主電源引腳（2根） VCC(Pin40)：電源輸入，接＋5V電源 GND(Pin20)：接地線 2、外接晶振引腳（2根） XTAL1(Pin19)：片內振蕩電路的輸入端 XTAL2(Pin20)：片內振蕩電路的輸出端 3、控制引腳（4根） RST/VPP(Pin9)：復位引腳，引腳上出現2個機器周期的高電平將使單片機復位。 ALE/PROG(Pin30)：地址鎖存允許信號 PSEN(Pin29)：外部存儲器讀選通信號 EA/VPP(Pin31)：程序存儲器的內外部選通，接低電平從外部程序存儲器讀指令，如果接高電平則從內部程序存儲器讀指令。

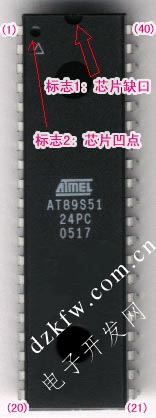

	芯片實物圖片	芯片引腳功能

4、可編程輸入/輸出引腳（32根）
　 AT89S51單片機有4組8位的可編程I/O口，分別位P0、P1、P2、P3口，每個口有8位（8根引腳），共32根。每一根引腳都可以編程，比如用來控制電機、交通燈、霓虹燈等，開發產品時就是利用這些可編程引腳來實現我們想要的功能，盡情發揮你的想象力吧，實現你想要的：） 強大無比。。。

　 PO口（Pin39～Pin32）：8位雙向I/O口線，名稱為P0.0～P0.7
　 P1口（Pin1～Pin8）：8位準雙向I/O口線，名稱為P1.0～P1.7
　 P2口（Pin21～Pin28）：8位準雙向I/O口線，名稱為P2.0～P2.7
　 P3口（Pin10～Pin17）：8位準雙向I/O口線，名稱為P3.0～P3.7

　　上面就是AT89S51單片機引腳的簡單介紹，其它51系列家族的單片機8031、8051、89C51等引腳和89S51兼容，只是個別引腳功能定義不同。


二、AT89C2051單片機引腳介紹

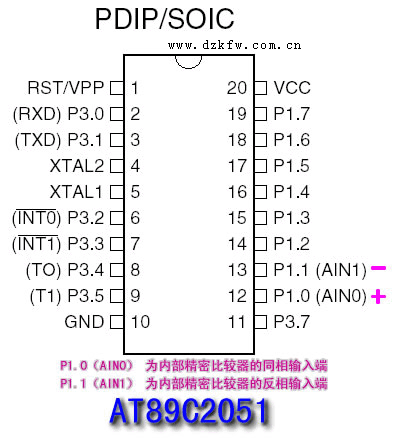

　　AT89C2051為20引腳小型封裝，2K內部程序存儲器，15個可編程I/O口線，沒有P0口和P2口的16根I/O線，內部集成了一個模擬比較器。AT89C2051單片機的引腳排列如下圖所示。

芯片實物圖片	芯片引腳功能

　　芯片共有20個引腳，引腳的排列順序為從靠芯片的缺口（見上圖）左邊那列引腳逆時針數起，依次為1、2、3。。。20，在單片機的20個引腳中，電源引腳2根，外接晶體振蕩器引腳2根，復位引腳1根以及P1、P3口可編程I/O引腳15根。

1、主電源引腳（2根）
VCC(Pin20)：電源輸入，接＋5V電源
GND(Pin10)：接地線

2、外接晶振引腳（2根）
XTAL1(Pin5)：片內振蕩電路的輸入端
XTAL2(Pin4)：片內振蕩電路的輸出端

3、控制引腳（1根）
RST/VPP(Pin1)：復位引腳，引腳上出現2個機器周期的高電平將使單片機復位。

4、可編程輸入/輸出引腳（15根）
P1口： 8位準雙向I/O口線，P1.0～P1.7 ，共8根
P3口： 8位準雙向I/O口線，P3.0～P3.5、P3.7，共7根

不知大家有沒有發現： 標準51單片機有32根可編程I/O口線，89C2051精簡掉P0、P2口16根I/O線后，應該還有16根I/O口線，現在只有15根，另一根跑那里去了呢？！前面講到AT89C2051內部集成了一個模擬比較器，正是因為集成了模擬比較器把另一根引線占用了，比較器的輸出端占用了一個I/O口，它就是P3.6口，引腳P3.6沒有接出來的，所以少一根I/O口線。在編程時，P3.6就只能用來讀比較器的狀態了，不能象其它I/O口一樣用來驅動外部指示燈等設備了，不過模擬比較器很實用的，在開發中就可以省去外加比較器的麻煩，右圖為比較器的原理。

三、主要性能參數介紹

AT89S51 ·與MCS-51產品指令系統完全兼容 ·4k字節在系統編程（ISP）Flash閃速存儲器 ·1000次擦寫周期 ·4.0－5.5V的工作電壓范圍 ·全靜態工作模式：0Hz－33MHz ·三級程序加密鎖 ·128×8字節內部RAM ·32個可編程I／O口線 ·2個16位定時／計數器 ·6個中斷源 ·全雙工串行UART通道 ·低功耗空閑和掉電模式 ·中斷可從空閑模喚醒系統 ·看門狗（WDT）及雙數據指針 ·掉電標識和快速編程特性 ·靈活的在系統編程（ISP字節或頁寫模式）

AT89C2051 ·與MCS-51產品指令系統完全兼容 ·2k字節可重擦寫閃速存儲器 ·1000次擦寫周期 ·2.7V－6V的工作電壓范圍 ·全靜態操作：0Hz－24MHz ·兩級加密程序存儲器 ·128×8字節內部RAM ·15個可編程I／O口線 ·2個l6位定時／計數器 ·6個中斷源 ·可編程串行UART通道 ·可直接驅動LED的輸出端口 ·內置一個模擬比較器 ·低功耗空閑和掉電模式
