會員注冊 對于傳感器電路或運放電路，往往需要正負雙電源供電．但對于車輛等只有單電源供電的設備，就需要從單一的正電源獲取負電源，其方法有多種，但利用市售DC-DC變換器較方便。
不過．對于只需要負電源提供小電流的場合，可以使用定時IC555構成的電荷泵電路，雖然輸出電壓隨輸出電流有一定變化，但電路簡單、成本低。

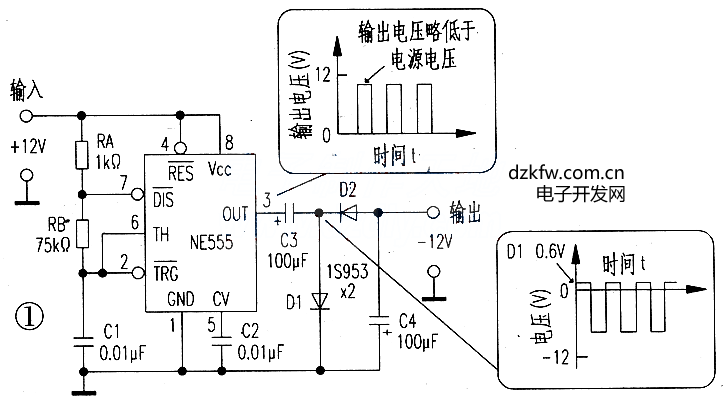

電路如圖1所示。理論上可以提供與555供電電壓相等的負電壓輸出．但實際上負電壓輸出值比電源電壓的絕對值略低，原因是二極管D1、D2有約0.6V的正向壓降VF。
負電壓發生器電路 NE555電荷泵
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2016-1-13
Tags：負電壓,電路,NE555電荷泵
