帶去耦合和不帶去耦合情況下的電流

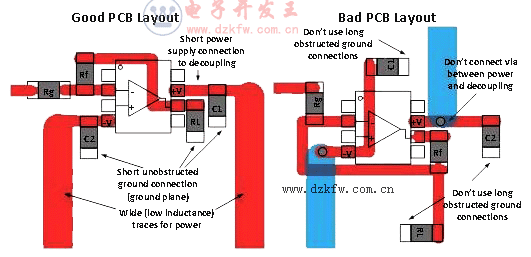

除了使用去耦電容器外，您還要在去耦電容器、電源和接地端之間采取較短的低阻抗連接。您應始終嘗試著讓去耦合連接保持較短的距離，同時避免在去耦合路徑中出現通孔，原因是通孔會增加電感。大部分產品說明書都會給出去耦合電容器的推薦值。如果沒有給出，則可以使用0.1uF.
電源去耦回路電流的理解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-4-25
圖中闡述了為什么去耦非常重要。需要注意的是，電源線跡的電感將限制暫態電流。去耦電容與器件非常接近，因此電流路徑的電感很小。在暫態過程中，該電容器可在非常短的時間內向器件提供超大量的電流。未采用去耦電容的器件無法提供暫態電流，因此放大器的內部節點會下垂（通常稱為干擾）。無去耦電容的器件其內部電源干擾會導致器件工作不連續，原因是內部節點未獲得正確的偏置。
Tags：電源去耦回路,電源去耦回路電流,去耦
