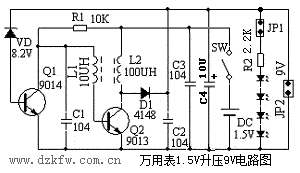

會員注冊C1、L1、L2、R1、Q2組成振蕩器，電路振蕩后，在Q2的集電極感應出很高的交流電壓，經D1整流，C2濾波后，一路經一個100Ω限流電阻送到輸出轉換插座；另一路反饋回去控制振蕩器，當電壓升高到穩壓二極管VD的擊穿電壓后8.9V（8.2V+0.7V）后，二極管VD擊穿導通，Q1導通，Q2的基極電壓被拉低，使得振蕩電路停止振蕩。輸出電壓降低，當降低到穩壓二極管VD的擊穿電壓后，二極管VD截止，Q1截止，Q2的基極電壓又恢復到放大狀態，振蕩電路又起振工作，輸出電壓又開始上升。就這樣一直重復著，使輸出電壓穩定在8.9V左右。
