小功率工頻逆變器,50Hz power inverter

關鍵字：工頻逆變電路

  這里介紹一種簡單的小型逆變電源．可以在交流電源斷電的情況下，對25W、35W等小型電烙鐵或者小功率燈泡繼續供電。這種是12v轉220v逆變器，以應急使用。

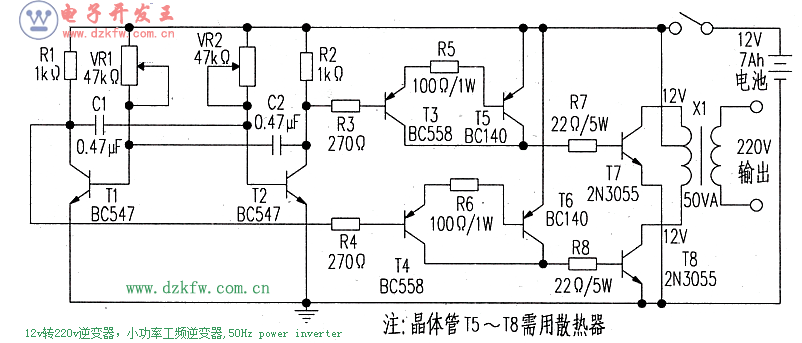

    晶體管T1和T2(BC547)構成方波多諧振蕩器，輸出50Hz信號。此互補輸出由T1、T2集電極送至由T3、T5和T4、T6構成的PNP達林頓驅動級．并將輸出連接至由T7、T8構成的推挽放大級。

  變壓器X1次級經12—0—12端子連接推挽放大器T7、T8的集電極．中心抽頭接12v電池(7Ah)，初級則送出220v交流電供小功率阻性負載使用。

  使用時，只需合上開關S1，變壓器X1就會在其初級端送出220v交流電壓，需要根據負載的大�。�調整電池的容量、T5～T8的散熱器大小和變壓器的大小等等。
