電源反接，會給電路造成損壞，不過，電源反接是不可避免的。所以，我么就需要給電路中加入保護電路，達到即使接反電源，也不會損壞的目的。

　　一般可以使用在電源的正極串入一個二極管解決，不過，由于二極管有壓降，會給電路造成不必要的損耗，尤其是電池供電場合，本來電池電壓就3.7V，你就用二極管降了0.6V，使得電池使用時間大減。

　　MOS管防反接，好處就是壓降小，小到幾乎可以忽略不計�，F(xiàn)在的MOS管可以做到幾個毫歐的內阻，假設是6.5毫歐，通過的電流為1A（這個電流已經很大了），在他上面的壓降只有6.5毫伏。

　　由于MOS管越來越便宜，所以人們逐漸開始使用MOS管防電源反接了。

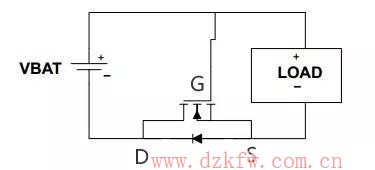

　　NMOS管防止電源反接電路：

　　正確連接時：剛上電，MOS管的寄生二極管導通，所以S的電位大概就是0.6V，而G極的電位，是VBAT，VBAT-0.6V大于UGS的閥值開啟電壓，MOS管的DS就會導通，由于內阻很小，所以就把寄生二極管短路了，壓降幾乎為0。

　　電源接反時：UGS=0，MOS管不會導通，和負載的回路就是斷的，從而保證電路安全。

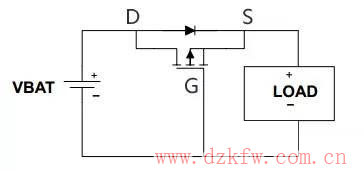

　　PMOS管防止電源反接電路：

　　正確連接時：剛上電，MOS管的寄生二極管導通，電源與負載形成回路，所以S極電位就是VBAT-0.6V，而G極電位是0V，PMOS管導通，從D流向S的電流把二極管短路。

　　電源接反時：G極是高電平，PMOS管不導通。保護電路安全。

　　連接技巧

　　NMOS管DS串到負極，PMOS管DS串到正極，讓寄生二極管方向朝向正確連接的電流方向。

　　感覺DS流向是“反”的？

　　仔細的朋友會發現，防反接電路中，DS的電流流向，和我們平時使用的電流方向是反的。

　　為什么要接成反的？

　　利用寄生二極管的導通作用，在剛上電時，使得UGS滿足閥值要求。

　　為什么可以接成反的？

　　如果是三極管，NPN的電流方向只能是C到E，PNP的電流方向只能是E到C。不過，MOS管的D和S是可以互換的。這也是三極管和MOS管的區別之一。

　　上面是示意圖，實際應用時，G極前面要加個電阻。
