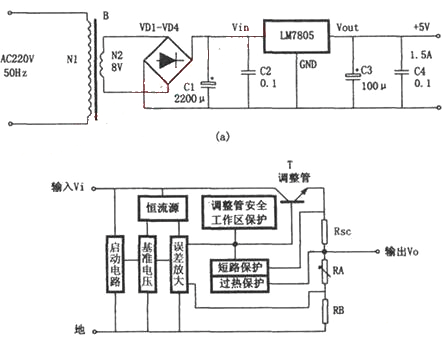

如圖所示電路為輸出電壓+5V、輸出電流1.5A的穩壓電源。它由電源變壓器B，橋式整流電路D1～D4，濾波電容C1、C3，防止自激電容C2、C4和一只固定式三端穩壓器(7805)極為簡捷方便地搭成的。
220V交流市電通過電源變壓器變換成交流低壓，再經過橋式整流電路D1～D4和濾波電容C1的整流和濾波，在固定式三端穩壓器LM7805的Vin和GND兩端形成一個并不十分穩定的直流電壓(該電壓常常會因?yàn)槭须婋妷旱牟▌?dòng)或負載的變化等原因而發生變化)。此直流電壓經過LM7805的穩壓和C3的濾波便在穩壓電源的輸出端產生了精度高、穩定度好的直流輸出電壓。本穩壓電源可作為T(mén)TL電路或單片機電路的電源。三端穩壓器是一種標準化、系列化的通用線性穩壓電源集成電路，以其體積小、成本低、性能好、工作可靠性高、使用簡捷方便等特點，成為目前穩壓電源中應用最為廣泛的一種單片式集成穩壓器件。
