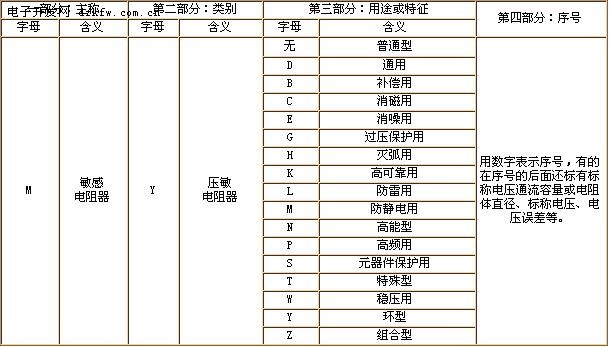

會員注冊表1 壓敏電阻器的型號命名及含義
第一部分用字母 “M” 表示主稱為敏感電阻器。
第二部分用字母 “Y” 表示敏感電阻器為壓敏電阻器。
第三部分用字母表示壓敏電阻器的用途的特征。
第四部分用數字表示序號，有的在序號的后面還標有標稱電壓、通流容量或電阻體直徑、電壓誤差、標稱電壓等。
例如：
MYL1-1（防雷用壓敏電阻器）
MY31-270/3（270V/3kA普通壓敏電阻器）
M——敏感電阻器
M——敏感電阻器
Y——壓敏電阻器
Y——壓敏電阻器
L——防雷用
31——序號
1-1——序號
270——標稱電壓為270V
3——通流容量為3kA
壓敏電阻是一種以氧化鋅為主要成份的金屬氧化物半導體非線性電阻元件；電阻對電壓較敏感，當電壓達到一定數值時，電阻迅速導通。由于壓敏電阻具有良好的非線特性、通流量大、殘壓水平低、動作快和無續流等特點。被廣泛應用于電子設備防雷。
主要參數：
1、殘壓：壓敏電阻在通過規定波形的大電流時其兩端出現的最高峰值電壓。
2、通流容量：按規定時間間隔與次數在壓敏電阻上施加規定波形電流后，壓敏電阻參考電壓的變化率仍在規定范圍內所能通過的最大電流幅值。
3、泄漏電流：在參考電壓的作用下，壓敏電阻中流過的電流。
4、額定工作電壓：允許長期連續施加在壓敏電阻兩端的工頻電壓的有效值。而壓敏電阻在吸收暫態過電壓能量后自身溫度升高，在此電壓下能正常冷卻，不會發熱損壞。
壓敏電阻的不足：（1）寄生電容大 壓敏電阻具有較大的寄生電容，一般在幾百至幾千微微法的范圍。在高頻信號系統中會引起高頻信號傳輸畸變，從而引起系統正常運行。
（2）泄漏電流的存在 壓敏電阻的泄漏電流指標既關系到被保護電子系統的正常運行，又關系到壓敏電阻自身的老化和使用壽命。
壓敏電阻的損壞形式：（1）當壓敏電阻在抑制暫態過電壓時能量超過其額定容量時，壓敏電阻會因過熱而損壞，主要表現為短路、開路。
MYL表示防雷型壓敏電阻
MYE表示高負荷型壓敏電阻,也有廠家用MYT表示通用型，MYL表示防雷型.
選用方法(一般情況）:
1、壓敏電壓值應大于實際電路的電壓峰值，一般為：
U1mA =K1×/K2×K3× UC
U1mA ---- 壓敏電壓
UC ---- 電路直流工作電壓（交流時為有效值）
K1 ---- 電源電壓波動系數，一般取1.2
K2 ---- 壓敏電壓誤差,一般取0.85
K3 ---- 老化系數,一般取0.9
交流狀態下，應將有效值變?yōu)榉逯担磾U(kuò)大√2倍，實際應用中可參考此公式通過實驗來確定壓敏電壓值。
2、通流量
實際應用中，壓敏電阻器所吸收的浪涌電流應小于壓敏電阻的最大峰值電流，以延長產品的使用壽命。
壓敏電阻的檢測。用指針式萬用表的R×1k擋測量壓敏電阻兩引腳之間的正、反向絕緣電阻，均為無窮大，否則，說明漏電流大。若所測電阻很小，說明壓敏電阻已損壞，不能使用。
