本文主要是關于三極管的相關介紹，詳細描述了大/中型三極管的不同型號，希望本文能對你有所幫助。

三極管

三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

結構

晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把正塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種，

從三個區引出相應的電極，分別為基極b發射極e和集電極c。

發射區和基區之間的PN結叫發射結，集電區和基區之間的PN結叫集電結。基區很薄，而發射區較厚，雜質濃度大，PNP型三極管發射區"發射"的是空穴，其移動方向與電流方向一致，故發射極箭頭向里；NPN型三極管發射區"發射"的是自由電子，其移動方向與電流方向相反，故發射極箭頭向外。發射極箭頭向外。發射極箭頭指向也是PN結在正向電壓下的導通方向。硅晶體三極管和鍺晶體三極管都有PNP型和NPN型兩種類型。

三極管的封裝形式和管腳識別

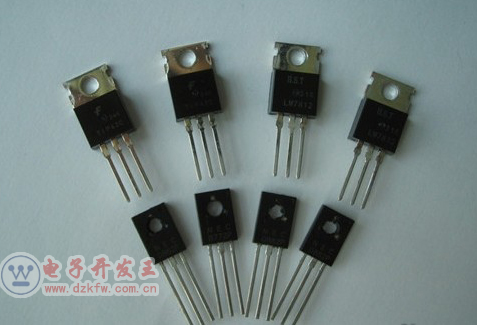

常用三極管的封裝形式有金屬封裝和塑料封裝兩大類，引腳的排列方式具有一定的規律，

底視圖位置放置，使三個引腳構成等腰三角形的頂點上，從左向右依次為e b c；對于中小功率塑料三極管按圖使其平面朝向自己，三個引腳朝下放置，則從左到右依次為e b c。

國內各種類型的晶體三極管有許多種，管腳的排列不盡相同，在使用中不確定管腳排列的三極管，必須進行測量確定各管腳正確的位置，或查找晶體管使用手冊，明確三極管的特性及相應的技術參數和資料。

產品判別

三極管基極的判別：根據三極管的結構示意圖，我們知道三極管的基極是三極管中兩個PN結的公共極，因此，在判別三極管的基極時，只要找出兩個PN結的公共極，即為三極管的基極。具體方法是將多用電表調至電阻擋的R×1k擋，先用紅表筆放在三極管的一只腳上，用黑表筆去碰三極管的另兩只腳，如果兩次全通，則紅表筆所放的腳就是三極管的基極。如果一次沒找到，則紅表筆換到三極管的另一個腳，再測兩次；如還沒找到，則紅表筆再換一下，再測兩次。如果還沒找到，則改用黑表筆放在三極管的一個腳上，用紅表筆去測兩次看是否全通，若一次沒成功再換。這樣最多量12次，總可以找到基極。

三極管類型的判別： 三極管只有兩種類型，即PNP型和NPN型。判別時只要知道基極是P型材料還N型材料即可。當用多用電表R×1k擋時，黑表筆代表電源正極，如果黑表筆接基極時導通，則說明三極管的基極為P型材料，三極管即為NPN型。如果紅表筆接基極導通，則說明三極管基極為N型材料，三極管即為PNP型。

大功率三極管有哪些

大功率三極管一般是指耗散功率大于1w的三極管。可廣泛應用于高、中、低頻功率放大、開關電路，穩壓電路，模擬計算機功率輸出電路。

大功率三極管-型號

大功率三極管型號眾多，在日常中比較常用的型號和參數有：ST膠殼TIP142/TIP147、10A、100V、125W；ST膠殼TIP2955(PNP)/TIP3055(NPN)、15A、70V、90W；ST鐵殼2N2955(PNP)/2N3055(NPN)、15A、60V、115W；MOSPEC鐵殼TO-3MJ系列:MJ11012(NPN)/MJ11011(PNP)、30A、60V、200W；MJ11016(NPN)/MJ11015(PNP)、30A、120V、200W；MJ15003(NPN)/MJ15004(PNP)、20A、140V、250W；MOSPEC膠殼TO220系列：D44H2(NPN)/D45H2(PNP)、10A、30V、50W；2N6045(NPN)/2N6042(PNP)、10A、100V、75W；音響用膠殼TO220、2SC4467(NPN)/2SA1694(PNP)、8A、120V、80W。

大功率三極管-分類

大功率三極管根據特征頻率不同可以分為高頻大功率三極管(f(T)＞3MHz)和低頻大功率三極管(f(T)＜(3MHz)。日常中常用的高頻大功率三極管型號有：3DA87、3DAl52、3DAl51、3DA88、3DA30、3DAg3、3DAl4、3DAl、3DA41、3DA2、3DA3等。日常中常用的低頻大功率三極管型號有：3DDl2、3DDl4、3DDl5、3DDl3、3DD50、3DDl00、3DD205、3DD52、3DDlO2、3DD207、3CD6、3DD301、3CD3O、DD0l、DD03等。

大功率三極管-檢測

大功率三極管在使用過程中是利用萬用表檢測中、小功率三極管極性、管型、性能等各種方法，對大功率三極管進行檢測。但是由于大功率三極管在運轉中工作電流較大，因而使大功率三極管其PN結的面積也較大，PN結較大，造成其反向飽和電流也必然增大。所以若像測量中、小功率三極管極間電阻那樣，可使用萬用表進行測量，在檢測中必然測得的大功率三極管電阻值很小，通常使用 R× 1 0 或 R× 1 檔檢測大功率三極管。

大功率三極管-對管

在日常生活中常用大功率三極管對管型號有：2SC2922、2SA1216、2SC3280、2SA1301、2SA1302、2SC3281、2N3055、MJ2955等型號。高頻大功率三極管選用一般小信號處理電路中使用的高頻晶體管，大功率三極管對管選用特征頻率范圍在30~300MHZ之間的高頻晶體管，例如3DG8、3DG6、3CG21、2SA672SA733、2SA1015、S9011、S9012、S9015、S9014、2N5551、2N540BC337、BC338、BC548、BC558等型號。

大功率三極管-應用

隨著社會不斷進步，經濟快速發展使得大功率三極管被大量的運用。高頻大功率三極管主要運用于功率驅動電路、通信電路、功率放大電路等設備中。低頻大功率三極管的應用范圍更加廣泛，如擴音機、電視機、穩壓電源電路、音響設備的低頻功率放大電路、開關電路等領域。其中帶電阻的大功率三極管型號有：UN2111 V1、NNP 150MHz 50V 100mA、UN2113 V3、UN2112 V2、UN2212 V5、UN2211 V4、UN2213 V6等。

中功率三極管型號有哪些

ST 膠殼 TIP142/ TIP147, 10A, 100V, 125W ST 膠殼 TIP2955 (PNP)/ TIP3055 (NPN), 15A, 70V, 90W ST 鐵殼 2N2955 (PNP)/ 2N3055 (NPN), 15A, 60V, 115W MOSPEC鐵殼TO-3 MJ系列: MJ11012 (NPN)/ MJ11011 (PNP), 30A, 60V, 200W MJ11016 (NPN)/ MJ11015 (PNP), 30A, 120V, 200W MJ15003 (NPN)/ MJ15004 (PNP), 20A, 140V, 250W MOSPEC膠殼TO220 D44H2 (NPN)/ D45H2 (PNP), 10A, 30V, 50W 2N6045 (NPN)/ 2N6042 (PNP), 10A, 100V, 75W 音響用 膠殼 TO220: 2SC4467 (NPN)/ 2SA1694 (PNP), 8A, 120V, 80W

三極管選型之功耗與結溫關系

三極管功耗，簡單的算法，即

ICE*VCE

這是一個近似的算，忽略了BE極功耗，因為IB<

在選型時，三極管會給出PD（Power dissipation），正確的用法需要ICE*VCE

其實三極管正常工作，更多的是考慮三極管的結溫可靠性，硅管一般是150℃，只要結溫不超過該值，三極管一般來說是正常使用的，而器件資料里面的PD其實也是根據結溫計算出來的

PD＝(TJ－TA)/RJA

TJ即結溫，TA即環境溫度，RJA即結到環境的熱阻

比如說常溫下25℃,RJA=833mW/℃，則PD=150-25/833=150mW,即常溫下，功耗<150mW。

另外隨著環境溫度的升高，三極管的額定功耗PD會下降，一般情況下有一個衰減系數，比如說1.6mW/℃.

補充：

一般器件資料里面給出的RJA是最保守狀態下的熱阻，廠家為了保障應用，所以會將該值給的較大，一般是會比這個值小。

另外也跟該器件所處PCB空間位置相關，以及焊盤大小，鋪銅面積相關，只要有利于散熱，該值就會偏低，那么實際的額定功耗

PD>150mW，有的情況下翻一翻都小CASE，但是實際設計時最好還是根據廠家提供的PD進行參考，這樣一來，后期出現問題了也好跟廠家交涉。

結語

關于三極管的相關介紹就介紹到這了，關于大/中功率三極管可進一步探究的地方還有很多，在本文中就不再贅述了。
