會員注冊相信很多工程師在使用電子測量儀器的時候大家都了解MOS管，下面一起看看MOS管究竟是什么？

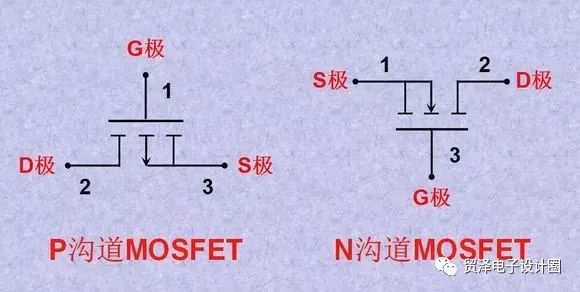

1. MOS的三個極怎么判定？

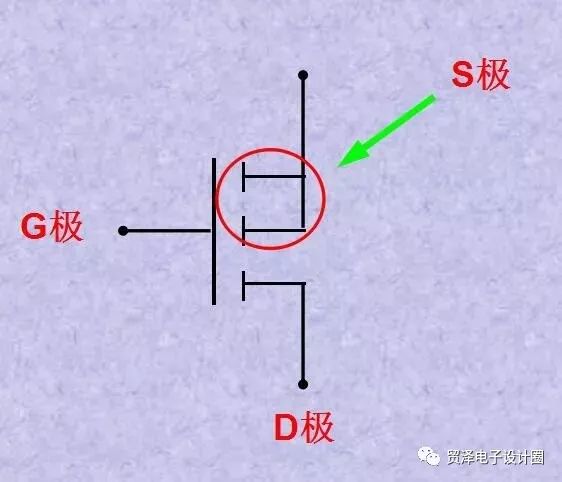

MOS管符號上的三個腳的辨認要抓住關鍵地方 ：
G極，不用說比較好認。S極，不論是P溝道還是N溝道，兩根線相交的就是。D極，不論是P溝道還是N溝道，是單獨引線的那邊。
2. 他們是N溝道還是P溝道？

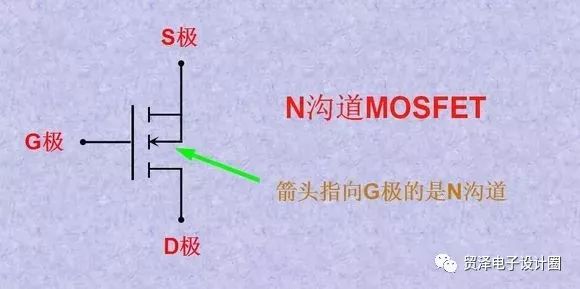

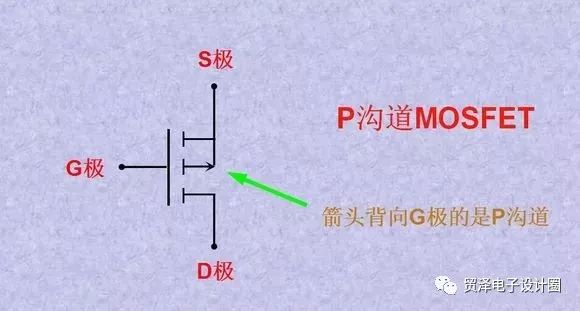

三個腳的極性判斷完后，接下就該判斷是P溝道還是N溝道了：
當然也可以先判斷溝道類型，再判斷三個腳極性，判斷溝道之后，再判斷三個腳極性。
3. 寄生二極管的方向如何判定？

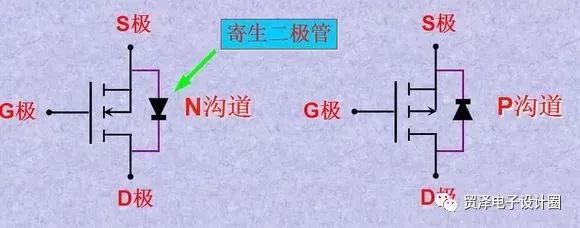

接下來，是寄生二極管的方向判斷：
它的判斷規則就是： N溝道，由S極指向D極；P溝道，由D極指向S極。
4. 簡單的判斷方法

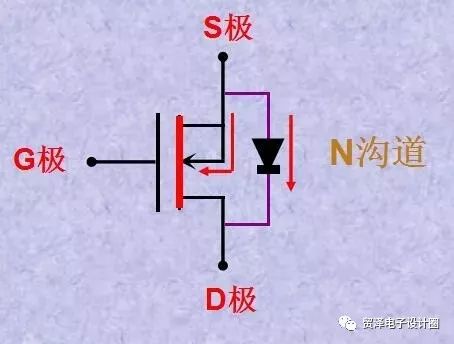

上面方法不太好記，一個簡單的識別方法是：（想像DS邊的三節斷續線是連通的）
不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：要么都由S指向D，要么都由D指向S。
5. MOS管能干嗎用？

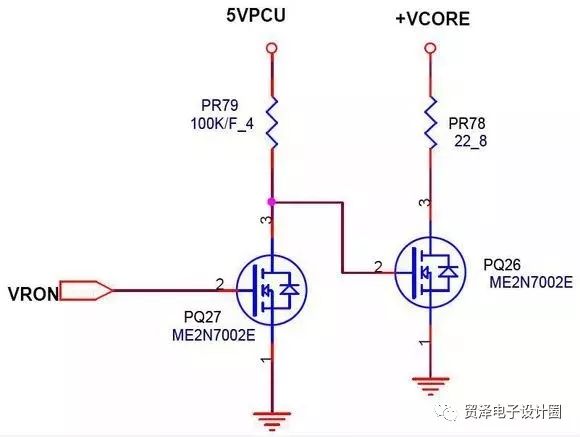

在我們天天面對的筆記本主板上，MOS管有一個很重要的作用：開關作用

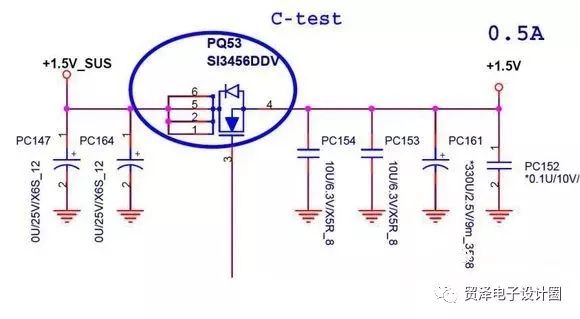

以上MOS開關實現的是信號切換（高低電平切換）。再來看個MOS開關實現電壓通斷的例子吧，MOS開關實現電壓通斷的例子：由+1.5V_SUS產生+1.5V電路
看過前面的例子，你能總結出“MOS管用做開關時在電路中的連接方法”嗎？其實關鍵就是：確定哪一個極連接輸入端；哪個極連接輸出端。
