1、調光調壓電路

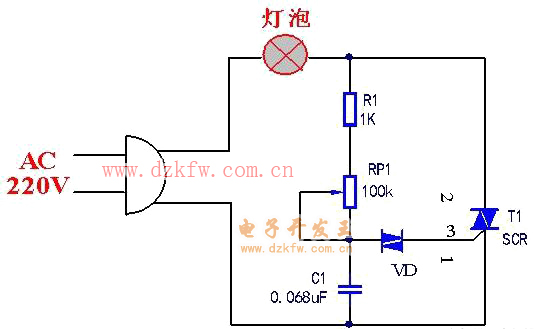

雙向觸發二極管觸發雙向可控硅的調光調壓電路是典型應用電路的一種。
工作過程：當電路接通交流市電220V后，交流市電便通過負載電阻R1、電位器RP1 向電容器C1不斷充電，當電容器C1上的充電電壓高于雙向觸發二極管的轉折電壓時候，此時電容器C 便通過雙向觸發二極管VD向雙向可控硅T1的控制極G放電，觸發可控硅T1導通。
值得注意的是：改變電位器RP1的阻值便可改變向C1充電的速度，也就改變了雙向可控硅的導通角，進而改變通過燈泡的平均電流值，實現連續調光調壓的目的。由于雙向觸發二極管在正、反電壓下均能工作。電容容量可以用小一點的，使觸發電路的功耗小，這種電路可用作臺燈、舞臺燈光的調光及電風扇電機的調速之用。
2、過壓保護電路

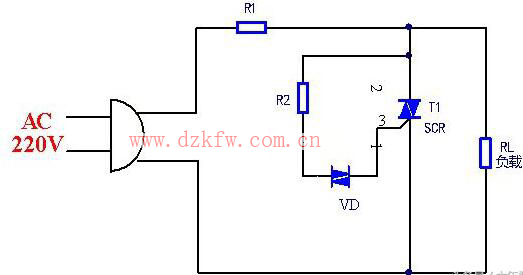

如圖所示，這是由雙向觸發二極管與雙向可控硅組成的過壓保護電路。
工作過程：電壓正常工作時候，加在雙向觸發二極管兩端的電壓小于轉折電壓，此時VD不導通，同時雙向可控硅T1也處于截止?fàn)顟B(tài)，輸出負載RL可得到正常的供電。一旦供電電壓超出限定值時，也就是說瞬態電壓超過雙向觸發二極管轉折電壓，VD導通并觸發雙向可控硅T1也導通，使后面的負載RL免受過壓損害。
3、無觸點交流開關電路
如下圖，這是無觸點交流開關電路，可以代替大功率的交流繼電器，特點是工作可靠、無火花干擾等。
工作過程：開關管Q1控制觸發二極管導通，觸發二極管產生觸發脈沖,脈沖通 過脈沖變壓器耦合到雙向可控硅T1控制極，控制可控硅導通，這樣使得觸發電路與主電路沒有電氣聯系。
雙向觸發二極管與可控硅應用電路還有很多，例如脈沖信號發生器等。
