第二大部分，如何設置硬件仿真器：

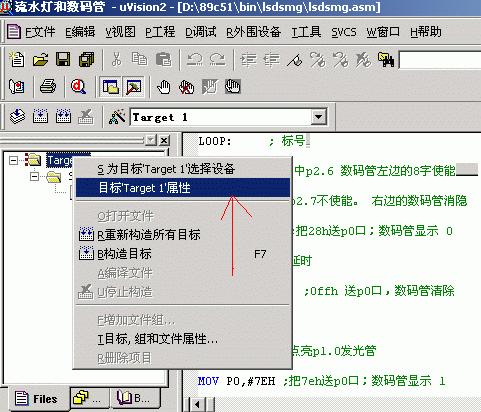

第1步：在總目錄上用鼠標“右鍵”選擇彈出菜單中的目標屬性

第2步，進入目標屬性進行晶振等參數的設置

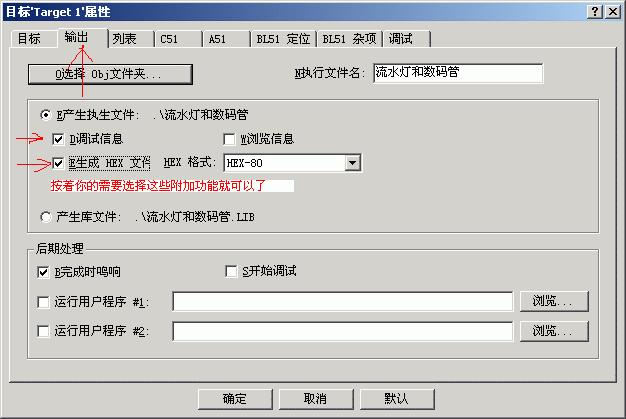

 第3步，輸出選項的設置

第4步，軟件仿真器或者硬件仿真器的設置

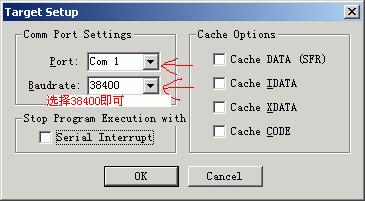

第5步，接上一步，串口的設置


第三大部分，如何進行硬件仿真：

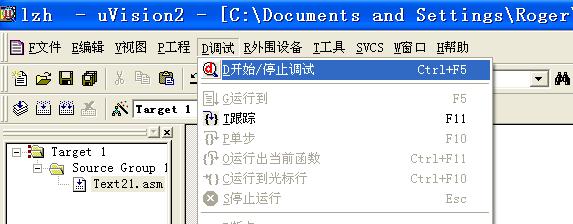

第1步 開始調試程序前，點擊“D調試”-“開始/停止調試”，

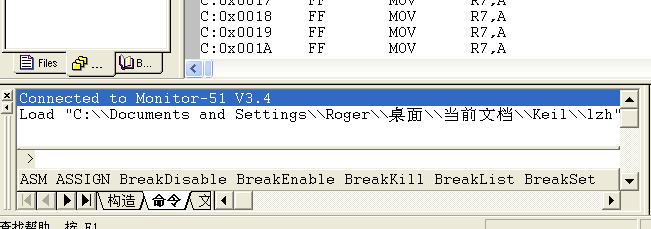

屏幕下出現“Connected To  Monitor51 V3.4”,說明仿真器與實驗板正常連接，通信OK。

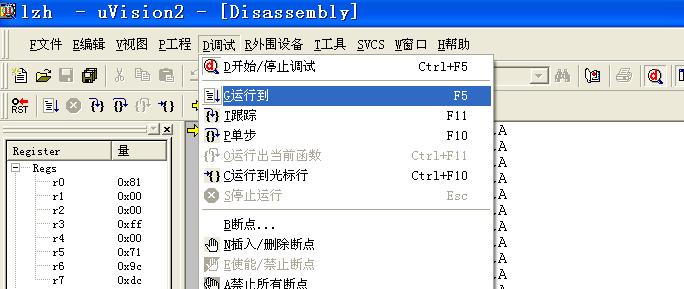

第2步  開始調試程序，點擊“D調試”-“運行到F5”按鈕后實驗板開始工作，這時可以看到實驗板上的數碼燈管開始顯示，說明實驗板測試成功。

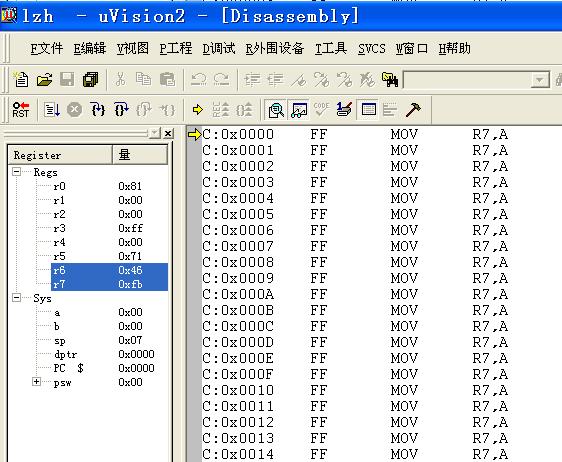

第3步，停止程序執行。按實驗板仿真器上的復位鍵，按完后，屏幕左上角的寄存器顯示有所變化。再點擊“D調試”-“開始/停止調試”，則完全停止調試輸出，屏幕下的“Connected To  Monitor51 V3.4”消失,說明仿真器與實驗板完全斷開。
