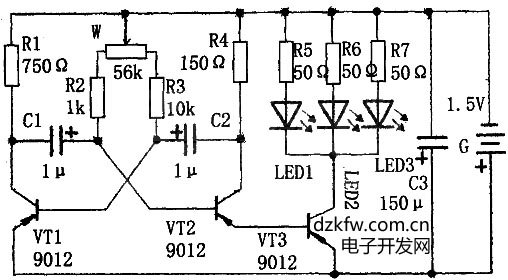

會員注冊筆者巧妙構思：對航標、路標信號燈為節約電能延長電池使用壽命，同時希望信號燈亮度可調，采用晶體管電子開關和矩形脈沖(脈沖數可改變)控制的節電電子調節器來改變信號燈的亮度，電子調節器功耗微小，它能是燈亮度平穩地從最大值變到微亮或中亮，且分3種顏色發光。電路如圖1、圖2所示。
1．電路工作原理
由晶體三極管VT1、VD2組成自激多諧振蕩器，其脈沖頻率可由電位器W平穩地調節。由三極管VT3組成電子開關，控制信號燈LEDl、LED2、LED3的工作。
航標、路標信號燈節能電路
2．元件的選擇
VT1～VT3選用型號為9012，C1、C2為電解電容，容量為1 μ F；C3容量為220 μ F，R1、R2、R3、R4、R5、R6、R7電阻值分別是：1 k Ω、35 k Ω、35 k Ω、1 k Ω、50Ω、50 Ω、50 Ω，W為56 k Ω的電位器，LEDl、LED2、LED3發光二極管選用磷化鎵或磷砷化鎵高亮度發光二極管，如：BT201A、L2771，分3種顏色，即：紅、綠、黃是對行船、行人時最顯而易見。其他按圖中的要求進行選取。
該電路的最大的特點：在電源電壓為3～6 V時均能正常工作，只要按圖裝配不需調試。本人確認，這種電路實用而有趣，看完文章后可動手制作，一裝即成。
