會員注冊一般的LED發光二極管都需要1.5V以上電壓才能發光，紅色LED要1.8V 綠色要2.2V以上才能發光，本電路采用正反饋振蕩器來實現閃光亮.
三極管信號瞬時極性分析法：
1）用" + "標注在三極管基極上表示電壓增大。
2）分析基極信號電壓增大時，基極電流增大還是減少
NPN型：基極電壓增大，基極電流增大
PNP型：基極電壓增大，基極電流減少
3) 沿放大器信號傳輸線路分析各點信號電壓相位是增大還是減少，并標注 " + "," - "
4)分析輸出端反饋信號加入輸入端后，對輸入信號影響.

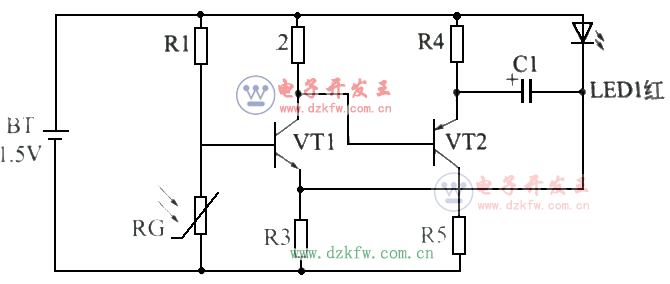

電路原理： 圖中VT1,VT2組成互補型超低頻振蕩器，振蕩依靠電容C1正反饋完成,當光線亮時，光敏電阻阻值變小，VT1基極電位降低，VT1截止，振蕩器停止工 作,發光管不工作,當在夜間沒光線暗時，光敏電阻阻值變大，VT1基極電壓增大，導通，振蕩器開始振蕩.VT2此時就處于導通和截止交替狀態,當VT2截 止時,電源通過R4,R3向C1充電，其獲得：左正右負電壓，其電壓接近電源電壓1.5V , 當VT2導通時，電容C1通過VT2的發射極，集電極間和電源疊加向LED放電，此時LED獲得接近3V電壓而發光，VT2導通和截止的交替就是LED閃 閃發光..
