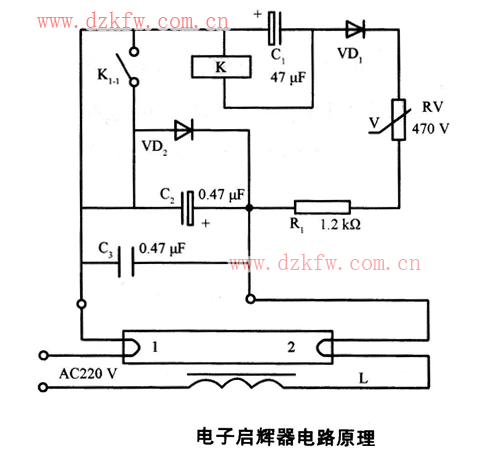

會員注冊如圖為電子啟輝器電路原理圖。當接通220V電源時，電流經燈管燈絲1、繼電器的Κ線圈、二極管VD1、壓敏電阻RV、電阻R1、燈絲2、鎮流器L，與電源形成回路，燈絲被預熱。預熱期間，接通的Κ的常開觸點K1-1和VD2串聯的支路完全分流掉了VD1充電支路的電流，使K的線圈靠C1存儲的電壓維持觸點閉合。由于C1經線圈充放電，C1的端電壓逐步由上升轉至下降，下降到約為吸合電壓的一半左右時，觸點K1-1斷開，L的自感電壓和電源電壓串聯加在兩組燈絲間，管內低壓水銀蒸氣產生輝光放電，日光燈被點燃。燈管點燃后，燈管端電壓低于90V，壓敏電阻RV呈斷路狀態，觸點保持斷開，日光燈正常運行。燈絲預熱時間長短，由C1上的充電電壓6V放電到3V所用的時間決定，故與C1容量、Κ線圈的電阻有關。燈絲預熱時間長短9會嚴重影響燈管的使用壽命。
