具有保護功能的延時漸亮燈,Delay lamp

關鍵字：延時燈電路圖，延時電路

作者：劉文昆

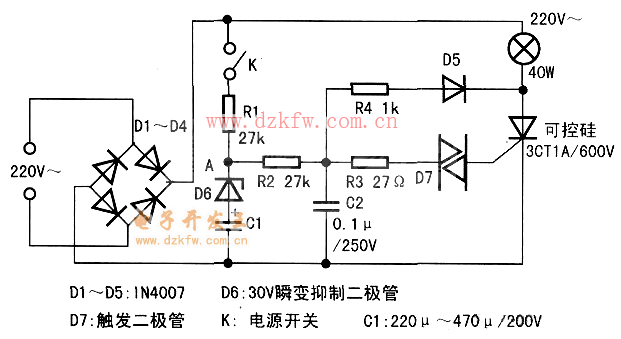

延時漸亮燈的電路如下圖所示。
　　電路的右半部有單相可控硅3CT1A/600V觸發二極管D7和輔助電路R3、R2、C2、R1組成。當C2充電電壓達到D7的觸發電壓35V時，D7擊穿產生觸發脈沖，使可控硅導通，白熾燈有電流通過。這部分電路是典型的可控硅調壓電路。
　　由R1、C1組成的時常數為10～20s的充電電路使得由C2通過R2的電流隨C2上的電壓上升而增大，從而使C2達到D7的觸發電壓的時間就會從8ms逐漸減少到1ms，從而使通過白枳燈的電壓導通角由30。逐漸增大到165。這個過程大約10s，白枳燈在這個過程中逐漸點亮。C2的值越大，延遲時間越長，R4、D5保障每當可控硅導通時C2放電到2V時，可控硅電壓過零關斷后，C2重新開始充電。D6的作用是保障下圖所示電路中A點電壓在低于30V時不給C1充電，以避免白枳燈開始通電等待時間過長。

　　當斷開電源開關K后，由C1通過R2給C2充電，使得可控硅還能導通，隨著C1電壓的逐漸下降，可控硅導通角逐漸減小，白枳燈亮度隨之逐漸變暗，直至關斷。
　　白枳燈的功率為25W～40W之間，如果功率是60W～100W，可控硅應換成(2A～3A)/600V的。
　　上述電路也可以供節能燈使用，但須做如下改動：
　　R1由27k增至47k。R2由27k增至67k。D6由30V瞬變抑制二極管改為68V瞬變抑制二極管，C1改為470u一680u／200V。
　　經過上述的改動，此時的電路相當于節能燈的電壓由交流120V逐漸升到220V，它的亮度就會從20％增至100％。
