會員注冊白熾燈延時開關電路圖

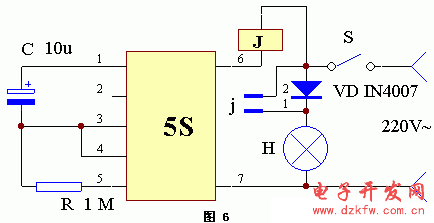

白熾燈延時開關電路工作原理如圖6所示。不合上電源開關S是地，由于RC的延時作用，剛開始時，5S模塊的③、④腳為高電平，模塊內部的電路關斷，繼電器J處于釋放狀態，由于二極管的作用，使燈泡H兩端的電壓僅為額定電壓（220V）的0.45倍，即99V。這樣就大大減小了由于燈泡冷態燈絲電阻低而產生開燈時的浪涌電流，即實現了低壓預熱（增大燈泡燈絲電阻）作用。經過一段時間后，C通過R充電。使5S的③、④腳電壓越來越低，最后導致模塊內部電路工作狀態發生翻轉，繼電器吸合，其常開觸點閉合，短接了二極管VD，使燈泡H獲得全壓（220V）工作。這樣可延長燈泡的使用壽命。5S模塊延時開啟時間通過1.1RC計算得出。繼電器J應采用交流型。該電路適用于白熾燈群，如路燈、走廊燈等。
