這一節講PLC進行數據通信時，必須要弄清楚的幾個重要的通信參數。在做PLC通信時，這幾個通信參數如果弄不明白或設置錯誤，通信就會失敗。這幾個參數包括：

1，通信協議。

2，波特率。

3，通信端口。

4，主站和從站地址。

5，奇偶校驗。

6，數據位。

7，停止位。

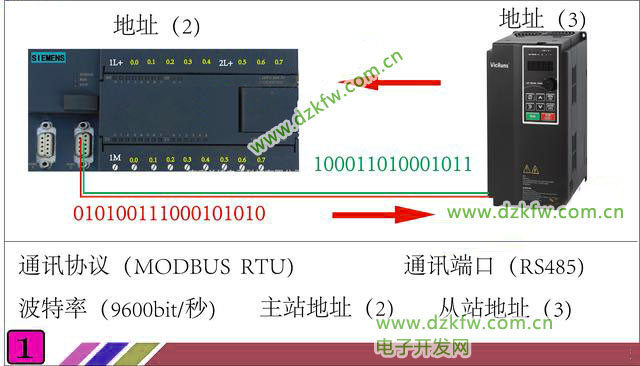

其中5,6,7項在上一節中我們已經講過，這里就不在重復。這節重點講述1,2,3,4項的內容。大家先看圖1，就是PLC和變頻器進行通信時，設置的1,2,3,4項的通信參數。

那么圖1，里面的這些參數是什么意思呢？如果我照著教科書那樣死板的講解，你一會就聽懵了，但是如果我讓你和下面圖2的圖片進行對照，即使我不講解你也能能理解個差不多，不信你自己看圖2。

怎么樣？看了圖2是不是覺得有點意思了。我敢保證就是小學畢業的也能明白點什么，所以如果你的學歷已經超過了小學，并且在看我這樣講解的文章或視頻，就一定能學好PLC。接下來就對這幾個通信參數做進一步的講解，下面的內容非常適合小學學歷的朋友哈。

1，通信協議，協議兩個字還用解釋嗎？不就是兩個人商量好的一個東西嗎。通信協議說白了就是一種語言，一種通信雙方都能聽的懂得語言，就好比我們和別人講話時，我們用漢語別人也要用漢語，雙方才能聽的懂，如果我們用漢語別人用英語，那么誰也聽不懂對方說的是什么，通信也就無法進行。就像當女孩子對你說“我愛你”時，按照協議你也要回一句“我愛你”。但你要是回一句“我操你”，那你注定是要失敗的。我們?nèi)祟惓Ｓ玫恼Z言有漢語，英語，日語等，而PLC常用的通信協議有MODBUS RTU，PPI,MPI等，通信協議和我們用的語言只是叫法不一樣，但它們的原理和本質都是一樣的。以后我還會對PLC通信協議中最常用的MODBUS RTU這個通信協議進行專門講解。到時如果你能學明白MODBUS RTU這個通信協議，那么PLC通信的其他通信協議，不用我講你也就能掌握了。

2，波特率，波特率的意思，就好比我們說話的頻率，嘴慢的一秒說1個字，嘴快的一秒可以說3個字，并且這個快慢我們還能自己調節。那么PLC的波特率的意思就是，一秒鐘可以往外發送多少個0或1，結合我們上一節講的，就是PLC通信端口的高低電壓一秒鐘可以變化多少次，并且這個一秒鐘變化的次數也可以調節。是不是和我們說話的意思是一樣的。波特率的單位是:bit/s。我們常用的波特率9600bit/s，19200bit/s等。

舉例：9600bit/s指的就是PLC一秒鐘可以以往外發送9600個0或1，也就是PLC的通信端口的高低電壓一秒鐘可以變化9600次。我們上一節講過，PLC通信時必須按“幀”發送數據，1“幀”=12位，也就是1“幀”=12個0或1（不明白的請看上一節）。所以波特率為9600bit/s時，一秒鐘就可以發送800幀的數據（9600除以12=800）。

3，通信端口，指的就是我們的數據要從哪里發送出去。就像我們說話需要用嘴，PLC通信就用通信端口，兩個設備的通信連接線就接在通信端口上。PLC常用的通信端口有RS232，RS485，RS422等。以后還會單獨講這幾個通信端口。

4，主站和從站的地址，指的就是通信雙方要有各自的名字，也可以叫地址，這個地址不能亂寫，并且不能相同，它的書寫格式和地址范圍，都在上面講的通信協議中有明確的規定，我們只要按照通信協議里面規定的格式書寫就沒有問題。

再看圖3，是一臺PLC和一臺變頻器通信時，雙方需要各自設定的通信參數列表。下面做一下說明。

通信協議（MODBUS RTU）：雙方設置必須相同，不能一個說英語，另一個講日語。

波特率（9600bit/s）：雙方設置必須相同，不能一個說的快，另一個說的慢。

通信端口（RS485）：雙方通信端口必須相同，不能一個用嘴說，另一個遞眼神。

奇偶校驗（偶校驗）：雙方設置必須相同，（不明白的看上一節）。

數據位（8位）：雙方設置必須相同，（不明白的看上一節）。

停止位（2位）：雙方設置必須相同，（不明白的看上一節）。

主站地址（2）：雙方設置不能相同，地址重復了，發出的信息就不知道發給誰。

好了，這一節就講完了，今天講的這些和通信有關的參數，都是非常重要的，有一個設置不正確都會導致通信失敗。希望大家認真掌握。

最后，喜歡的朋友還是可以點擊下面的贊賞哈。多少隨意。那些不給贊賞的聽好了，我注意你們很久了，是不是零花錢又被老婆扣光了。哈哈開個玩笑。只要你能從我寫的東西里，學到哪怕一丁點知識，我覺得我的功夫就沒白費。我們下節再見。
