會員注冊1、用于中斷的指針
用于中斷的指針用來指明某一中斷源的中斷程序入口指針，執行到IRET（中斷返回）指令時返回主程序。中斷指針應在FEND指令之后使用。

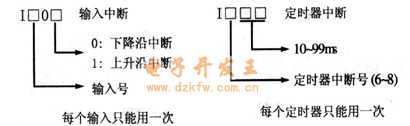

輸入中斷用來接收特定的輸入地址號的輸入信號，圖1給出了輸入中斷和定時器中斷指針編號的意義，輸入中斷指針為1�0�，最高位X0~X5的元件號相對應。最低位為0時表示下降沿中斷，反之為上升沿中斷。例如中斷指針1001之后的中斷程序在輸入信號X0的上升沿時執行。同一個輸入中斷源只能使用上升沿中斷或下降沿中斷，例如不能同時使用中斷指針1000和1001。
FX2N和FX2NC系列有3點定時中斷，中斷指針為16口口~18口口，低兩位是以MS為單位的定時時間。定時中斷使PLC以指定的周期定時執行中斷子程序，循環處理某些任務，處理時間不受PLC掃描周期的影響。
FX2N和FX2N系列有6點計數中斷，中斷指針為10口0（口=1~6。）計數器中斷與HSCS（高速計數器比較置位）指令配合使用，根據高速計數器的計數當前值與計數設定值的關系來確定是否執行相應的中斷服務程序。
2、與中斷有關的指令
中斷返回指令I(lǐng)RET、允許中斷指令EI和禁止中斷指令DI的應用指令編號分別為FNC03~FNC05，均無操作數，分別占用一個程序步。
PLC通常處于禁止中斷的狀態，指令EI和DI之間的程序段為允許中斷的區間，當程序執行到該區間時，如果中斷源產生中斷，CPU將停止執行當前的程序，轉去執行相應的中斷子程序，執行到中斷子程序中的INET指令時，返回原斷點，繼續執行原來的程序。
中斷程序從它唯一的中斷指針開始，到第一條IRET指令結束。中斷程序應放在FEND指令之后，IRET指令只能在中斷程序中使用。特殊輔助繼電器M805△為ON時（△=0～８），禁止執行相應扣斷Ｉ△口口（口口是與中斷有關的數字）。
Ｍ8059為ON時，關閉所有的計數器中斷。
如果有多個中斷信號依次發出，則優先級按發生的先后為序，發生越早的優先級越高。若同時發生多個中斷信號，則中斷指針號小的優先。
執行一個中斷了程序時，其他中斷被禁止，在中斷子程序中編入EI和DI，可實現雙重中斷，只允許兩級中斷嵌套。如果中斷信號在禁止中斷區間出現，該中斷信號被儲存，并在EI指令之后影響應該中斷。不需要關閉中斷時，只使用EI指令，可以不使用DI指令。
