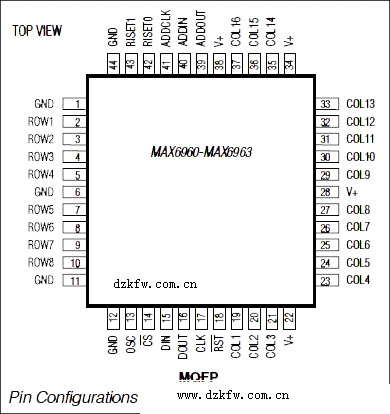

MAX6960–MAX6963是緊湊型陰極陣列顯示驅動器，通過一個高速4線串行接口與微處理器連接，實現8 x 8點陣紅色、綠色和黃色（R，G，Y） LED顯示。

MAX6960–MAX6963無需外部元件，可驅動兩個單色8 x 8矩陣顯示器或者一個RGY 8 x 8矩陣顯示器。驅動器還可以與外部調整管配合使用，以更高的電流和電壓控制紅色、綠色、藍色（RGB）以及其他顯示器。

MAX6960–MAX6963具有開路和短路LED探測功能，同時提供模擬和數字點陣段電流校準，以對不同生產批次的8 x 8顯示器進行補償或色彩匹配。

一個本地3線總線對多個互連的MAX6960–MAX6963進行同步，自動分配存儲器映射地址，以適應用戶的顯示面板結構。

MAX6960–MAX6963的4線接口連接了多個驅動器，在驅動器之間共享、分配顯示存儲器映射。一個全局寫操作可向同一面板上的所有MAX6960發送命令。

MAX6963分兩級亮度控制來驅動單色顯示器。MAX6962分兩級或者四級亮度控制來驅動單色顯示器。MAX6961分兩級亮度控制來驅動單色或者RGY顯示器。MAX6960分兩級或者四級亮度控制來驅動單色或者RGY顯示器。

關鍵特性

2.7V至3.6V工作電壓

高速20MHz串行接口

可調的40mA或者20mA峰值段電流

可直接驅動兩個單色或者一個RGY陰極陣列8 x 8矩陣顯示器

模擬逐位段電流校準

數字逐位段電流校準

256級面板亮度控制（所有驅動器）

每彩色象素級4級亮度控制

開路/短路LED探測

顯示存儲器頁面突發寫入

全局命令可訪問所有驅動器

可通過外部調整管控制RGB面板或者更高電流/電壓的面板

多顯示數據頁面方便進行動畫顯示

從每秒63個頁面至每63秒一個頁面自動切換，支持中斷

限擺率段驅動器具有更低EMI

驅動器切換定時功能可擴展至多個驅動器，以降低電源峰值要求

低功耗關斷，保持所有數據

-40°C至+125°C溫度范圍
