會員注冊uA741M，uA741I，uA741C(單運放)是高增益運算放大器，用于軍事，工業和商業應用.這類單片硅集成電路器件提供輸出短路保護和閉鎖自由運作。
這些類型還具有廣泛的共同模式，差模信號范圍和低失調電壓調零能力與使用適當?shù)碾娢弧?/P>
uA741M，uA741I，uA741C芯片引腳和工作說明：
1和5為偏置(調零端)，2為正向輸入端，3為反向輸入端，4接地，6為輸出，7接電源 8空腳

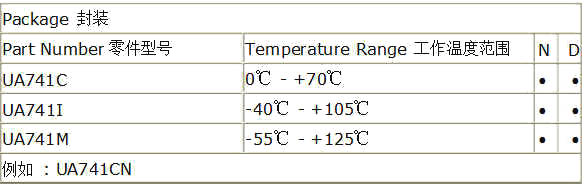

溫度等級

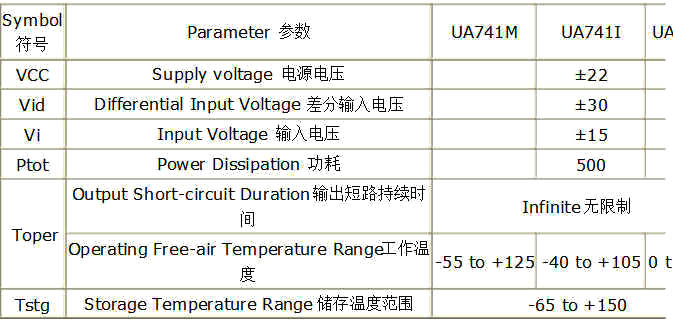

ABSOLUTE MAXIMUM RATINGS最大額定值

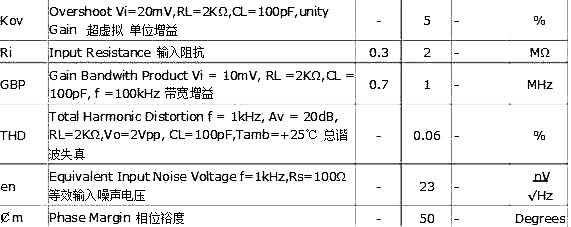

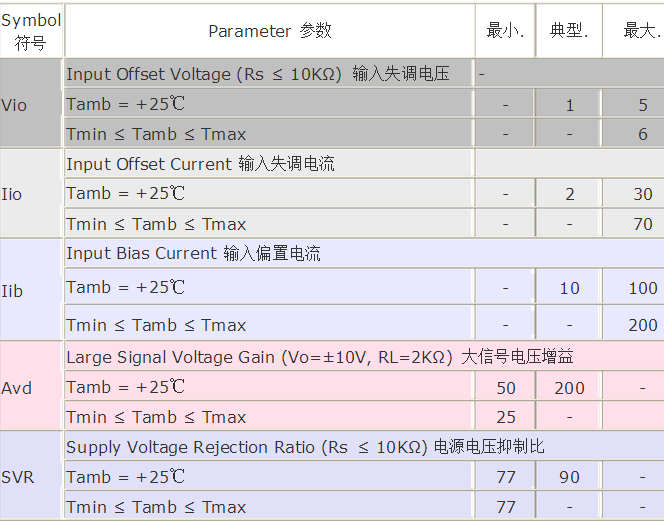

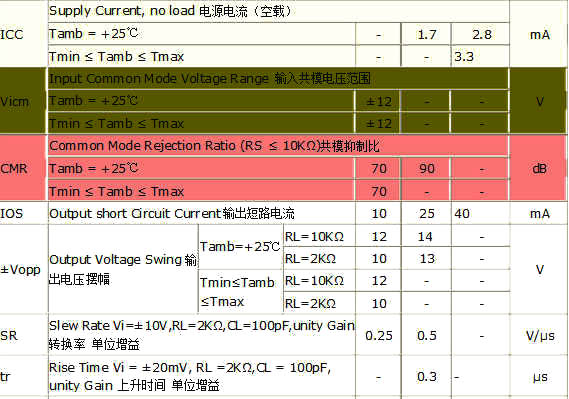

ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 電氣特性
虛擬通道連接= ± 15V ， Tamb = 25 ℃ （除非另有說明）
UA741/ LM741應用電路：
圖6 12V的電池監視器 圖7 低功耗放大器

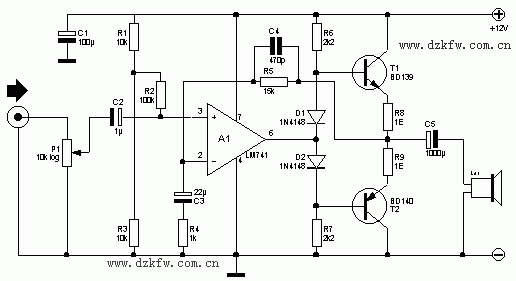

圖8 741驅動三極管的5瓦功率放大器

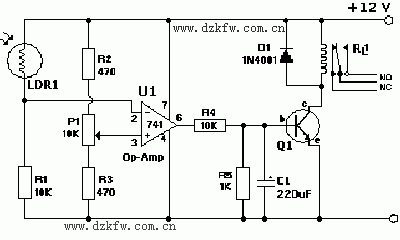

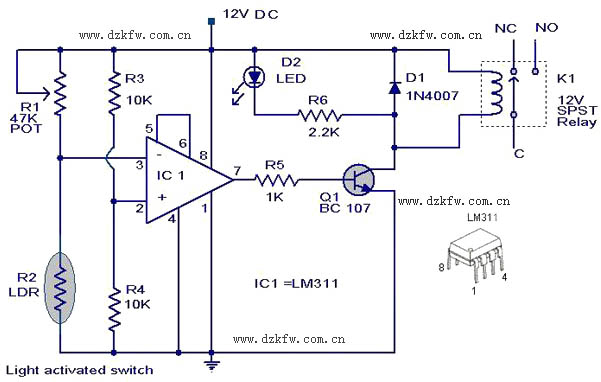

圖9 自動感光電路圖
圖10 夜間自動感光電路圖
