會員注冊【用 途】 音頻功率放大電路
【性能 參數】TDA2009管腳圖中文資料
采用單列12腳封裝。工作電壓為28V，耗散功率為20W，工作溫度為-40~150℃。電壓=28V;允許功耗=20W;輸入電阻=200KΩ;輸出峰流=3.5A;靜態電流=80mA;電壓增益=85dB;諧波失真=0.1%;紋波抑制=55dB。

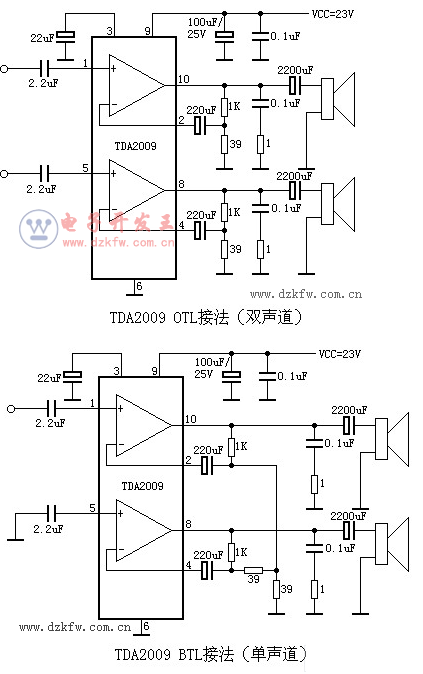

引腳圖：
【互換 兼容】
CD2009 TDA2005 TDA2009 TDA7263 XG2009
TDA2009管腳定義：1腳：1.2V——左聲道輸入
2腳：0.8V——左聲道反饋
3腳：12V——靜噪
4腳：0.8V——右聲道反饋
5腳：1.2V——右聲道輸入
6腳：0V——地
7腳：0V——空
8腳：12.4V——右聲道輸出
9腳：24V——
10腳：12.4V——左聲道輸出
