會員注冊MAX232是一種把電腦的串行口RS232信號電平(-10 ，+10v)轉換為單片機所用到的TTL信號點平(0 ，+5)的芯片，這個芯片的價格比較貴大約要5元.

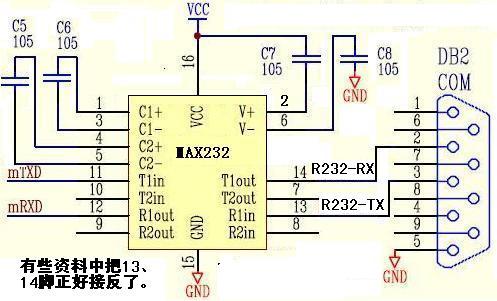

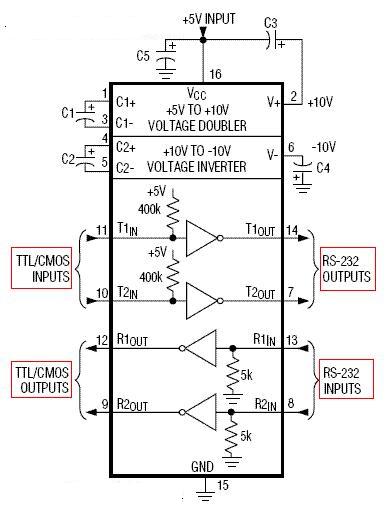

下圖為MAX232引腳圖和接線圖，及RS232引腳定義，帶有轉串口的電路。
TTL/CMOS INPUTS 端.這個端口是的作用是輸入TLL或CMOS信號的...一般為0-5V... 低電平為零,高電平為VCC.
TTL/CMOS OUTPUTS端,這個端口的作用是輸出TLL或CMOS信號...輸出電壓一般為0-5V...低電平為零..高電平為VCC.
RS232 OUTPUTS 這端口是把TTL或CMOS的信號轉為RS232的信號輸出...輸出為正負12V...到電腦....
RS232 INPUTS 這個端口是接收到電腦發出的正負12伏...由232輸出轉為TTL或CMOS信號...這個信號也為正負12V...
MAX232內部有二組232轉換電路...
使用的時候...一般是11------ 14，13----12為一組; 10-----7 8----9為一組...
由于有時候接把MAX232的232端口和TTL端口搞反發現還能工作....所以大家要用的時候一定要注意了...
max232電路:
RS232引腳定義:
引腳 定義 符號
1 載波檢測 DCD
2 接收數據 RXD
3 發送數據 TXD
4 數據終端準備好 DTR
5 信號地 SG
6 數據準備好 DSR
7 請求發送 RTS
8 清除發送 CTS
9 振鈴提示 RI
