會員注冊CD4047 由可選通的非穩態多諧振蕩器組成，可用作正/反向邊沿觸發單穩態多諧振蕩器，具有重觸發和外部計數選項功能。輸入端包括 TR＋、TR－、AST、AST 、 RET 及 CR。緩沖輸出端為 Q、Q、和 QQSC 。該器件在所有工作模式，應在 CEXT、 REXT /CEXT 端間外接電容（C），在 REXT /CEXT 、REXT 端間外接電阻（R）。AST 為高電平時，為非穩態工作模式，Q 和Q輸出端的方波周期為 R 和 C 的函數。AST 的原脈沖或 AST 反脈沖允許電路用作一可選通多諧振蕩器，QQSC 端輸出周期為 Q 端輸出的一半，但在此輸出不能保證 50％的占空比，在單穩態模式，TR－為低電平時，加至 TR＋輸入端的前沿脈沖為正向邊沿觸發；同樣，TR＋為高電平時，加至TR－的后沿脈沖為反向邊沿觸發。相對于輸出脈沖，輸入脈沖的脈寬可為任何值。在 RET 和 TR＋輸入端加一公共脈沖，多諧振蕩器可重觸發（僅在前沿）。利用外接計數器集成電路可以延長輸出脈寬。
CD4047 提供了 14 引線多層陶瓷雙列直插（D）、熔封陶瓷雙列直插（J）、塑料雙列直插（P）和陶瓷片狀載體（C）4 種封裝形式。
CD4047引腳功能說明
1、1管腳C，外接電容C，與R組成振蕩網絡。
2、2管腳R，外接電阻R，與C組成振蕩網絡。
3、3管腳RC COMMON，RC振蕩網絡的公共端，把R的一端與C的一端相連一點，在把這點連接到3管腳。
4、4管腳\ASTABLE，非穩態多諧振蕩器的使能端，低電平有效，與5管腳功能一樣。
5、5管腳ASTABLE，非穩態多諧振蕩器的使能端，高電平有效，與4管腳功能一樣。
6、6管腳-TRIGGER，單穩態多諧觸發器的觸發信號，下降沿觸發，與8管腳功能一樣。
7、7管腳Vss，電源接地端，一般接到供電電源的參考地。
8、8管腳+TRIGGER，單穩態多諧觸發器的觸發信號，上降沿觸發，與6管腳功能一樣。
9、9管腳EXT Reset，外部復位信號，高電平有效，如果有效，那么CD4047的輸出將復位。
10、10管腳\Q，輸出端，與11管腳Q相互補，相位相差180°
11、11管腳Q，輸出端，與10管腳\Q相互補，相位相差180°
12、12管腳RETRIGGER，重復觸發輸入端，應用在重復觸發模式，一般把12管腳與8管腳相連接。
13、13管腳，OSC OUT，振蕩波形輸出，其頻率是10管腳、11管腳輸出信號頻率的2倍。
14、14管腳，VDD，芯片供電電源，芯片的供電電源范圍為：3-15V

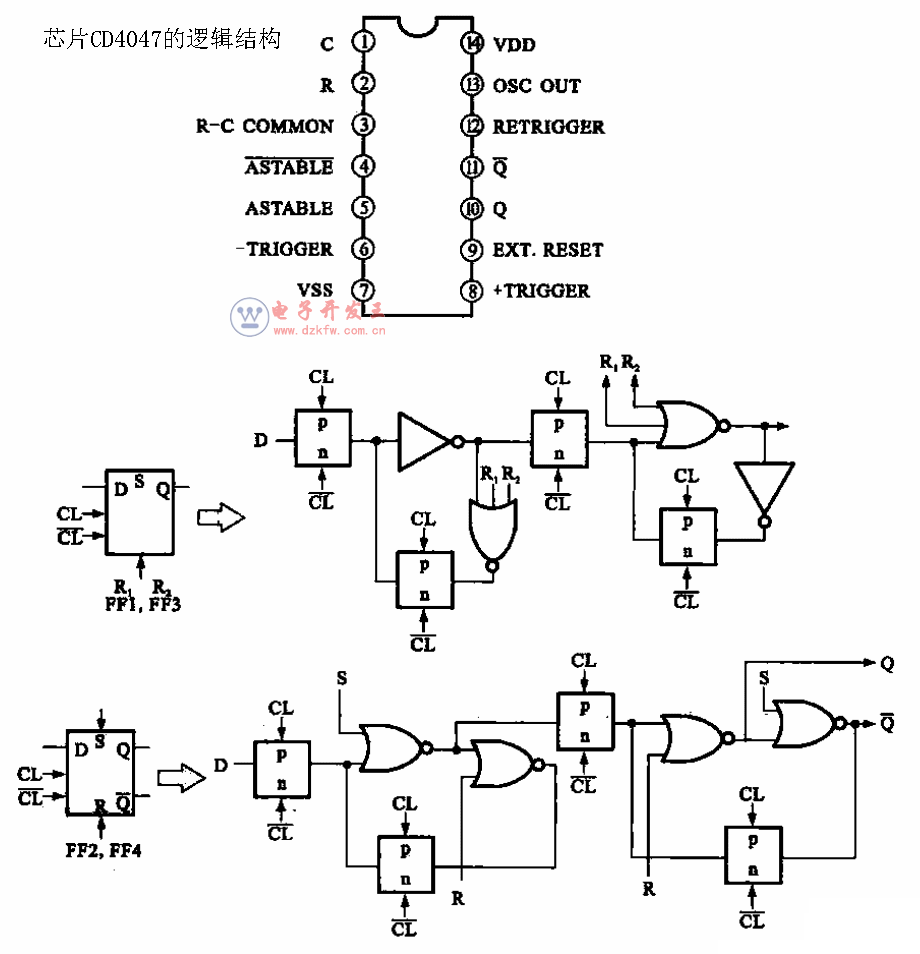

如下圖所示為CD4047芯片的邏輯結構。
