會員注冊串行電可擦除只讀存儲器24C04引腳封裝圖
AT24C04是Ateml公司的4Kb得電可擦除存儲芯片，采用兩線串行的總線和單片機通訊，電壓最低可以到2.5V，額定電流為1mA，靜態電流10uA(5.5V)，芯片內的資料可以在斷電的情況下保存100年，而且采用8 腳的DIP 封裝，使用方便。
基本信息
中文名稱：at24c04
存儲器配置：512 x 8bit
封裝類型：DIP
針腳數：8
存儲器容量：4Kbit

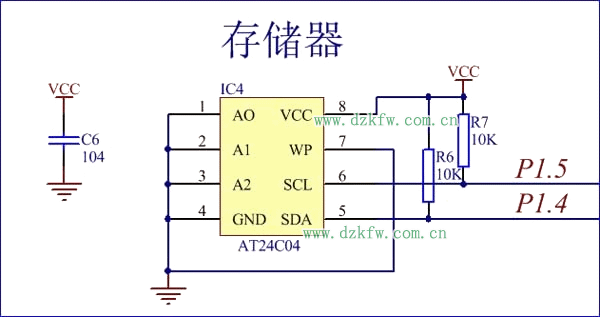

應用電路圖實例：
基本信息
工作溫度范圍:-40°C ~ +85°C
器件標號:24
器件標記:24C04
存儲器電壓 Vcc:2.5V
存儲器類型:EEPROM
接口類型:Serial, I2C
電壓, Vcc:5.5V
電源電壓 最大:5.5V
電源電壓 最小:1.8V
芯片標號:24C04
表面安裝器件:通孔安裝
邏輯功能號:24C04
頻率:1MHz
簡介內容
簡而言之，AT24C02是一個在突然掉電的情況下存儲數據的芯片，即掉電存儲芯片。

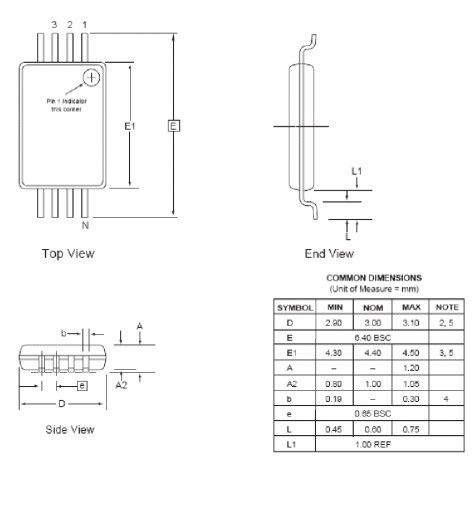

TSSOP8外形圖
DIP8外形圖
