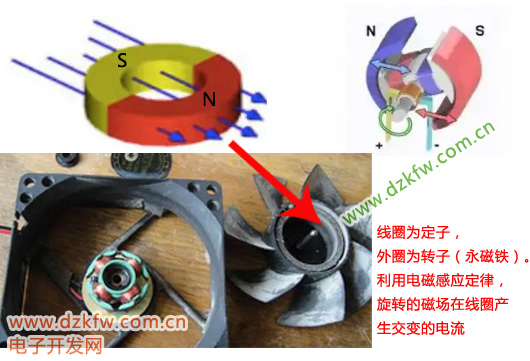

會員注冊看DIY強人用電腦舊風扇DIY風力發電機。利用電磁感應定律：旋轉的磁場，會在固定的線圈產生交變電場電流。
電腦上的廢舊零部件對一般人而言，不過是一堆電子垃圾。而對另外一群以DIY而樂的家伙來說，每個看上去垃圾的東西，總能倒騰點新玩意兒出來。比如一個布滿灰塵的風扇就能變成一個風力發電機。

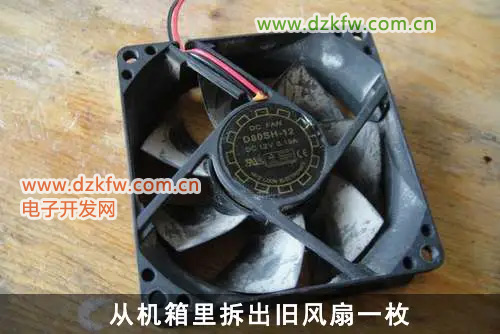

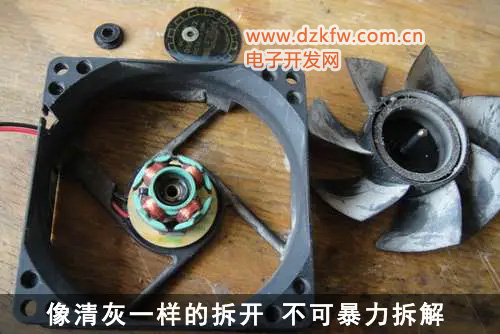

從機箱中拆出一個布滿灰塵的風扇，非暴力拆解之。

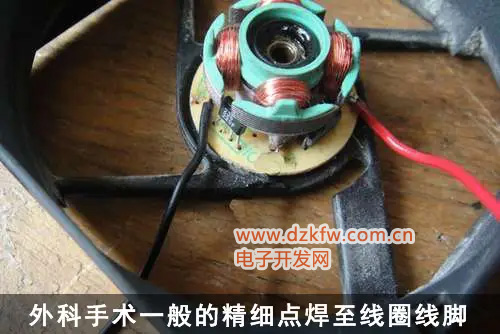

注意觀察風扇的銅絲線圈，應該能找到兩個或者三個線腳，中一個線腳連著兩根銅絲，而另外兩個只連著一根銅絲。你需要給那兩個只連一根銅絲的線腳各焊一根導線上去。焊上后，就能用鑷子拆下風扇電路板的其他電子元件(二極管啊、電容之類的)

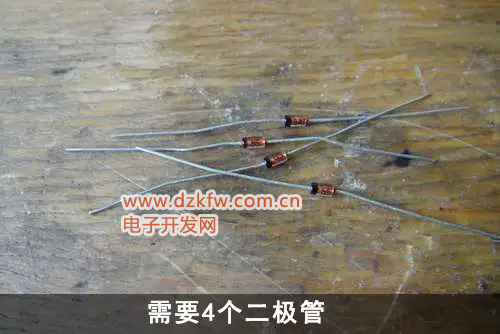

準備四根二極管，嚴格按照步驟操作：

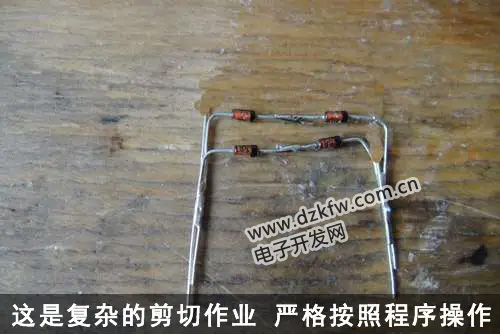

1.將兩個二級管的有黑圈的一頭的線腳剪到1厘米長
2.把三個二極管沒黑圈的一頭剪到剩1厘米長
3.折彎長線腳來把它們都連在一起，用電焊的
如此操作下來，一個整流器就制作完畢。整流器是用來把發電機產生的交流輸出轉化為可用的直流輸出。

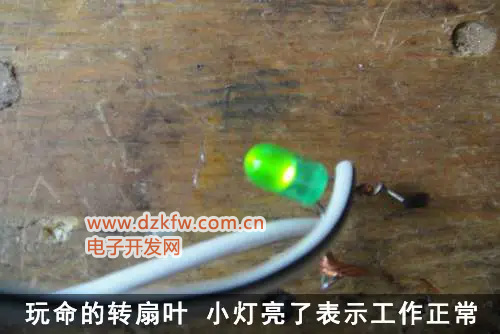

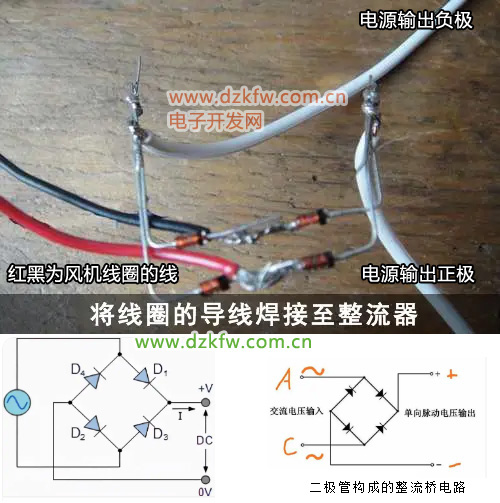

往整流器上焊線，從風扇出來的線接在中間，兩頭的白線(輸出線)要長一些，強度要大一些，可以用一米左右長的門鈴線。在輸出線上接一個小燈，測試下。拼命的轉扇葉，小燈只要發一點光，就表明能正常使用。

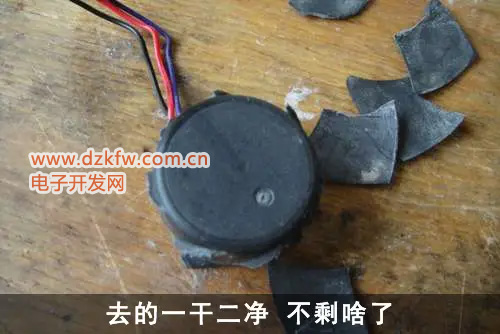

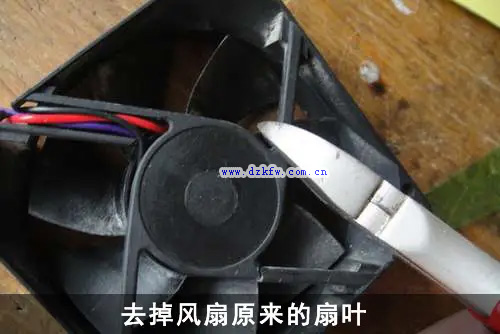

暴力去掉原風扇扇葉，為制作新扇葉做準備。

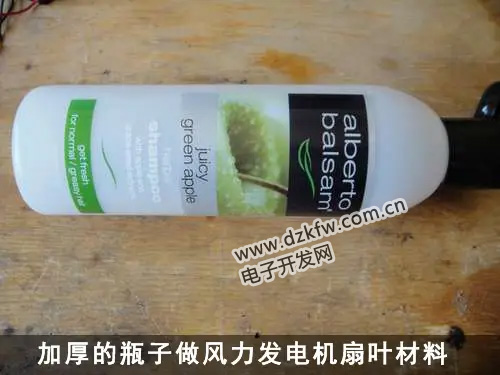

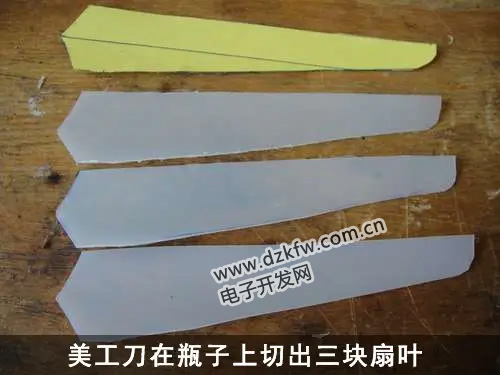

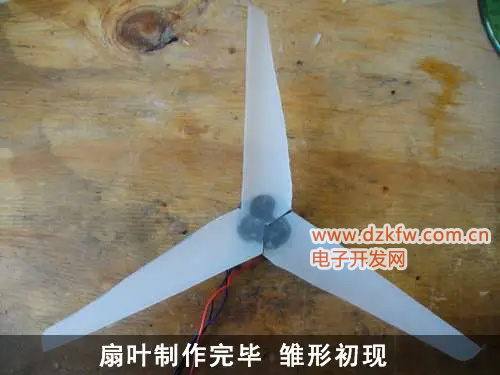

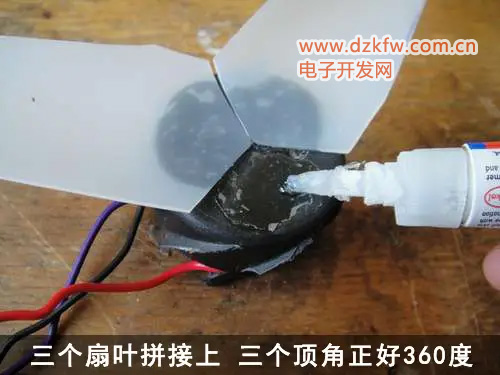

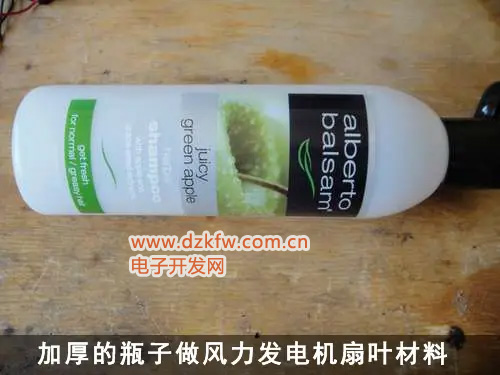

制作扇葉的材料，最好用用一定厚度的塑料瓶。其實洗衣液的瓶子不錯。切割前的草圖一定要設計好，對每個扇葉的制作水準要求不太高，除了保證頂角120度外，其他的差不多就OK。

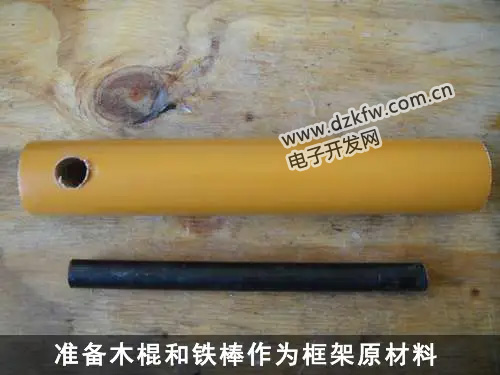

準備木棍和鐵棒做框架材料，木管的一頭要提前鉆出一個鐵棒同直徑的孔。

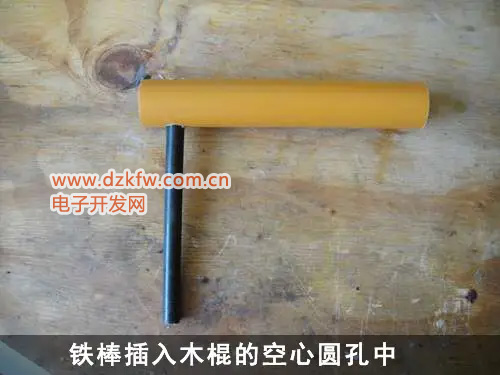

將鐵管插進去，如果松動的話用AB膠填充縫隙，總之一定要插緊。

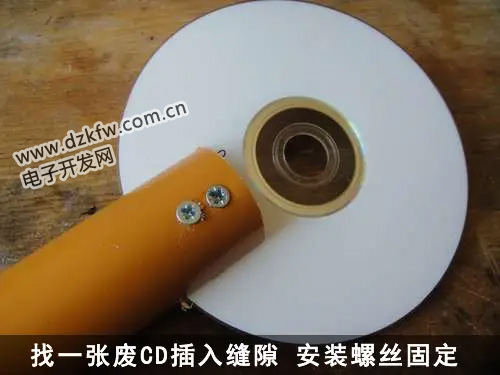

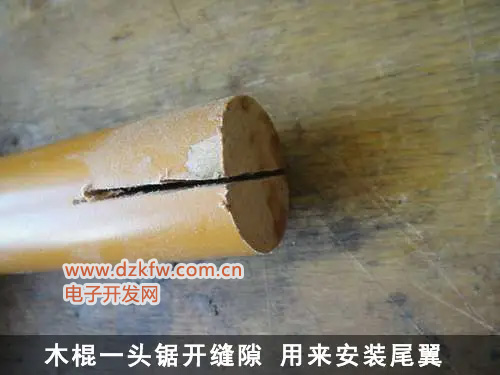

找個廢光盤就能做尾翼，原則還是要固定好。

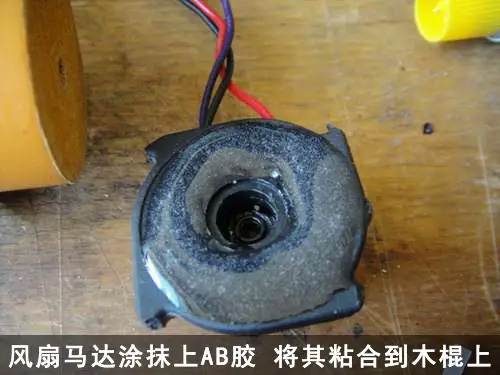

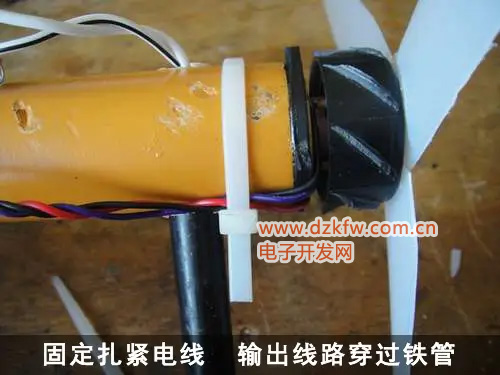

AB膠涂抹在馬達上，將馬達和木頭棍粘在一起，要粘在靠近鐵管的那頭。扎緊電線和整流線路，并把輸出線穿過鐵管。風力發電機已然OK。
據說在12.88公里/小時的風力下能產生1.5到2V的電壓和20毫安電流，給鎳鎘電池充電夠用了。不過想真正干點有用的事兒，還需要提升風能轉換率。
現實大型風力發電機，需要考慮能效，這個是大風葉、齒輪變速箱、機械密封等。
