綜合型太陽灶是利用箱式太陽灶和聚光太陽灶所具有的優點加以綜合，并吸收真空集熱管技術、熱管技術研發的不同類型的太陽灶。

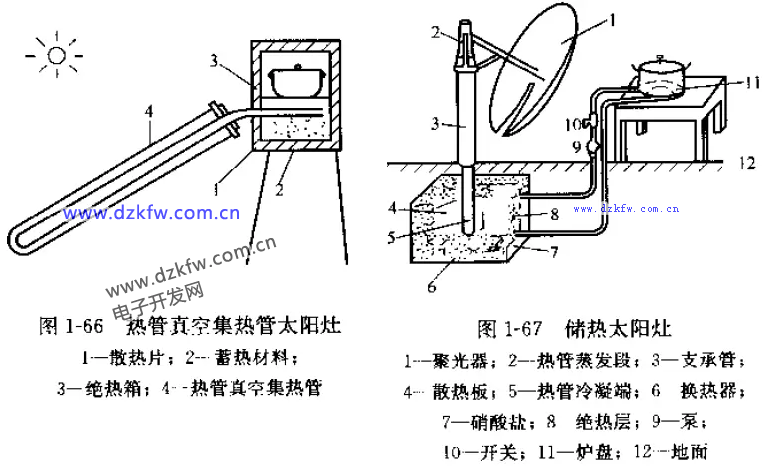

（１） 熱管真空管太陽灶。利用熱管真空管和箱式太陽灶的箱體結合起來形成熱管真空管太陽灶、如圖1-66所示。
（２） 儲熱太陽灶。圖1-67是蓄熱太陽灶、太陽光通過聚光器1，將光線聚集照射到熱管蒸發段2，熱量通過熱管迅速傳導到熱管冷凝端5，通過散熱板4再將它傳給換熱器6中的硝酸鹽，再用高溫泵9和開關10使其管內傳熱介質把硝酸鹽獲得的熱量傳緥爐盤11，利用爐盤所達到的高溫進行炊事操作。
這類太陽灶實際上是一種室內太陽灶，比室外太陽灶有了很大改進，技術特點是用一種可靠的高溫?zé)峁芤约肮艿乐懈邷亟橘|(zhì)的安全輸送和循環，而且對工作可靠性要求很高。

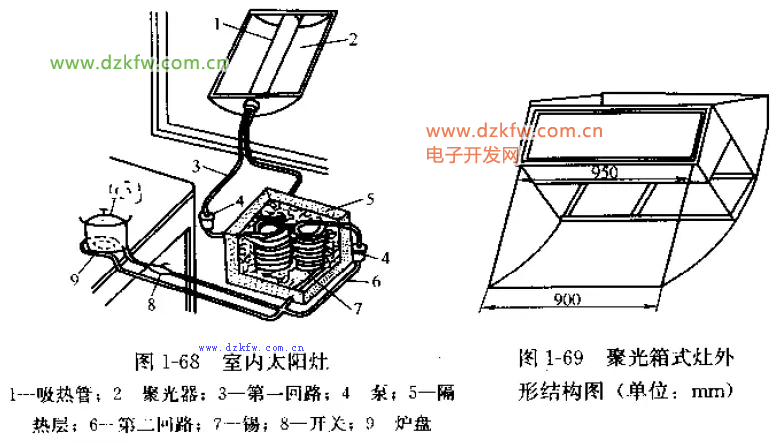

（３） 聚光雙回路太陽灶。圖1-68也是一種典型的室內太陽灶。其工作原理是：聚光器2將太陽光聚集到吸熱管1，吸熱管所獲得的熱量能將第一回路3中的傳熱介質（棉籽油）加熱到500攝氏度，通過盤管換熱器把熱量傳給錫，錫熔融后再把熱量傳給第二回路中的棉籽油，使其達到300攝氏度左右，最后通過爐盤9來加熱食物。
這種太陽灶循環系統比較復雜，制作工藝要求高，生產成本也比較高。
（４） 拋物柱面聚光箱式灶。拋物柱面聚光箱式灶如圖1-69所示，它吸收了聚光和箱式太陽灶的優點研制而成。

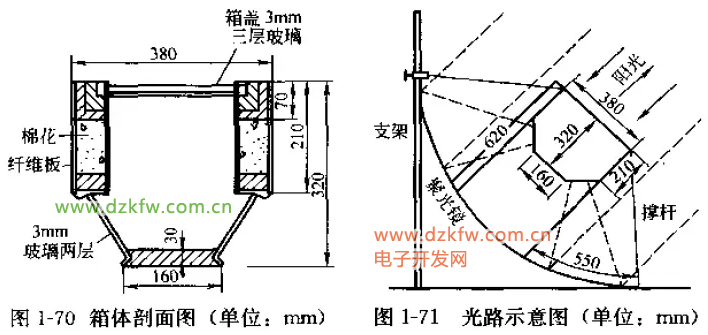

圖1-70為該型太陽灶箱體剖面圖。陽光分別由箱蓋窗口直接入射，和由箱體下面兩側的拋物柱面鏡聚光后射入箱內，以提高箱內功率和溫度。該灶型的光學反射示意圖如圖1-71所示。
此類太陽灶優點是功率較大、能量集中，散熱損失小，升溫快，灶溫高達200攝氏度以上。
長條形箱內裝有柱架、每次可放12個飯盒，比一般箱式灶容量大1倍。若在掛架上放置筒形水箱，則可用來燒開水，每小時可燒3KG左右開水。
