會員中心
會員注冊

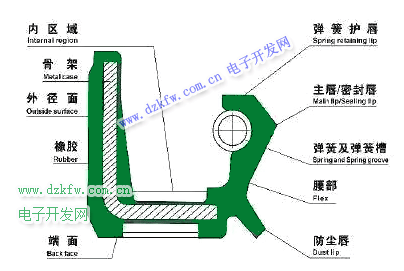

2） 骨架原因
由于油封彈簧材質(zhì)和制造問題，導(dǎo)致其性能失效。彈簧失效形式為：彈簧過緊或過松，過松時彈簧壓緊力小，無法達(dá)到密封效果，過緊時彈簧壓緊力大，油封與旋轉(zhuǎn)軸之間配合不當(dāng)，導(dǎo)致油封異常磨損，最終發(fā)生漏油。
3） 工作介質(zhì)原因
工作介質(zhì)即為油液。油封材料的選擇應(yīng)考慮其與油液的相容性，二者相容性差，會產(chǎn)生唇口溶脹、硬化，軟化、龜裂等，最終發(fā)生漏油。
4） 唇口磨損原因

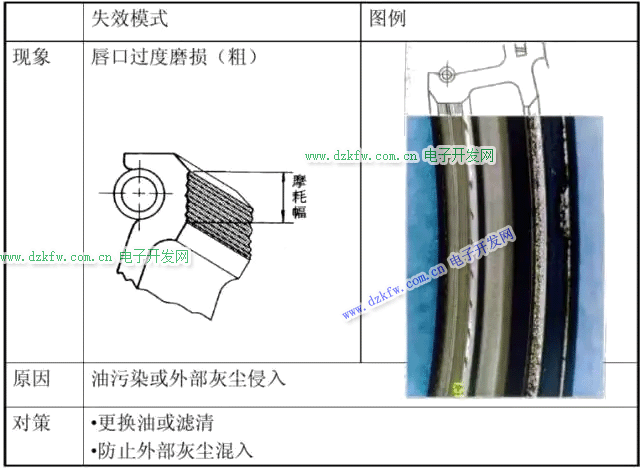

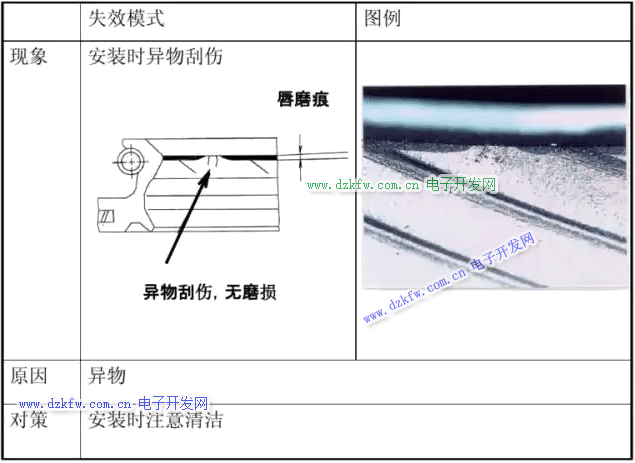

① 清潔度問題：鑄件型砂、機加工鐵屑、油液雜質(zhì)等，大量積存油封唇口部位，工作時發(fā)生異常磨損；

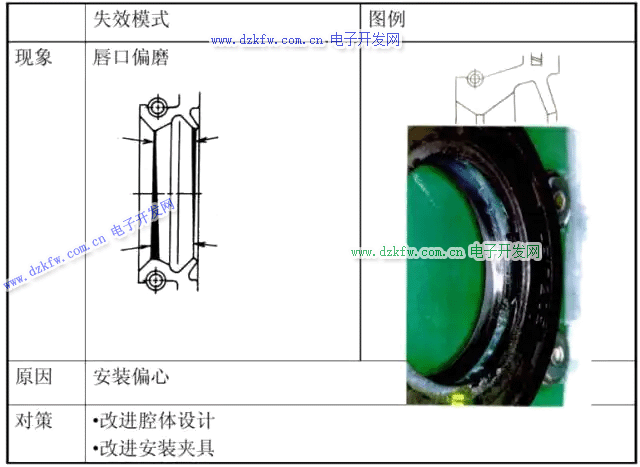

② 油封位與旋轉(zhuǎn)軸不同軸，油封壓裝后發(fā)生偏磨，唇口異常磨損；
③ 油封唇口處鋰基脂潤滑不良，會發(fā)生干摩擦，導(dǎo)致異常磨損。
5） 軸的原因

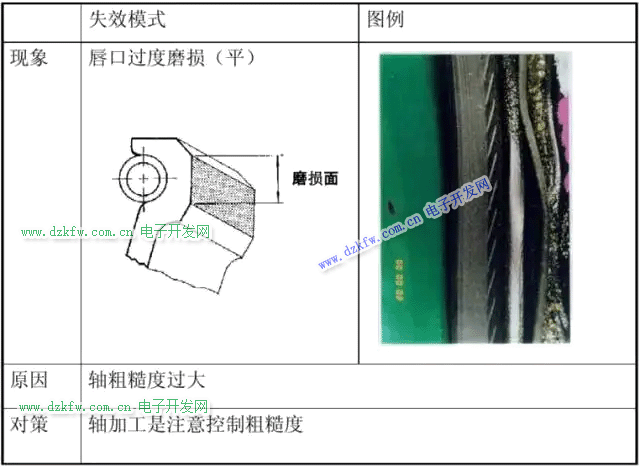

① 旋轉(zhuǎn)軸表面粗糙度、硬度不合理，汽車行業(yè)目前普遍選用粗糙度不低于0.8，與油封配合部位會采用高頻淬火，硬度不低于HRC55；
② 旋轉(zhuǎn)軸表面有缺陷，例如：腐蝕、劃痕、方向性刀痕等。

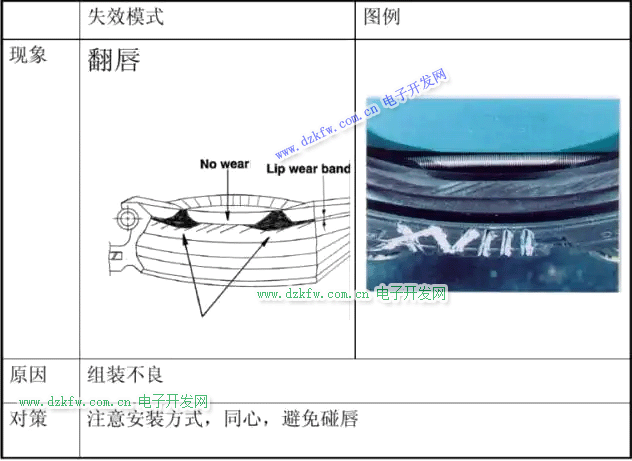

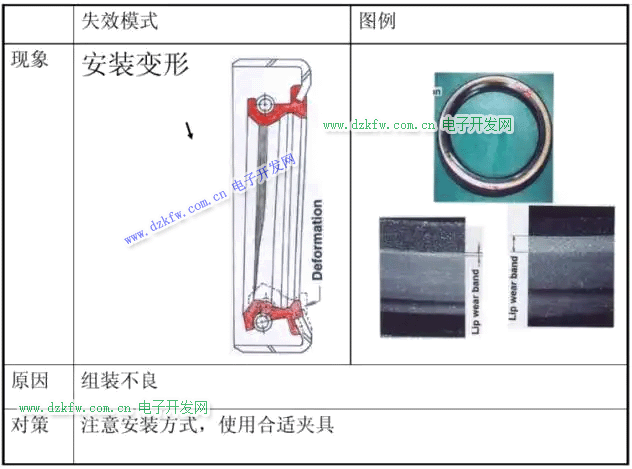

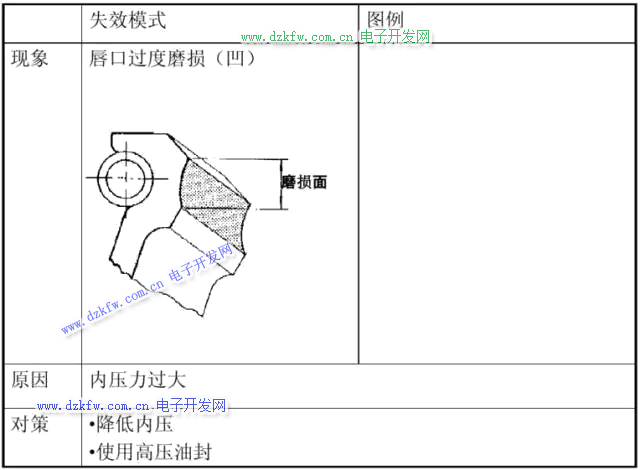

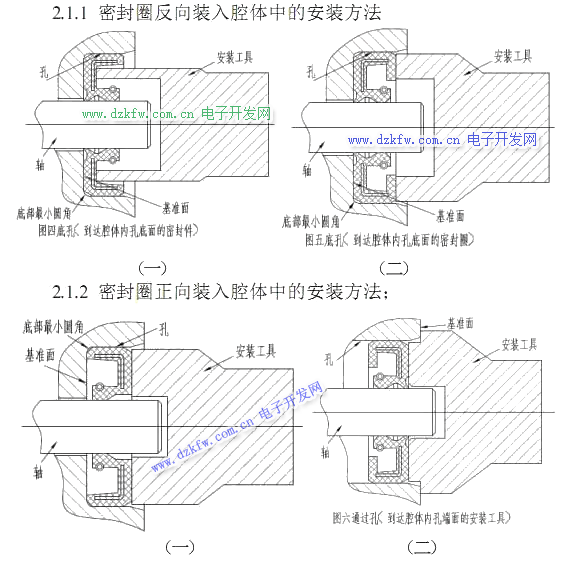

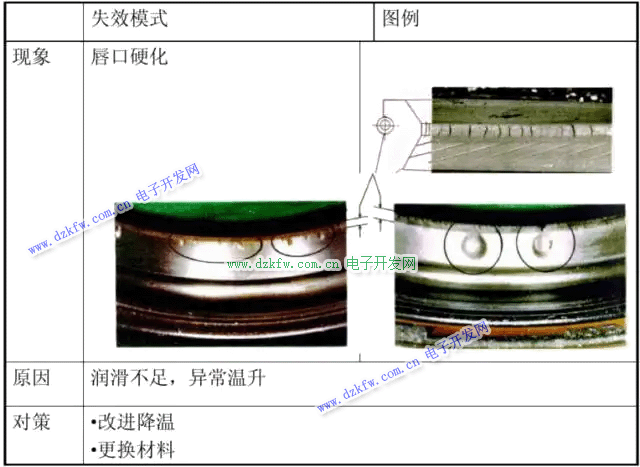

解決方案
返回頂部
刷新頁面
下到頁底
