會員注冊1、變頻器操作面板的使用
變頻器操作面板作為一種人機界面，是變頻器接受命令和顯示參數的主要單元。

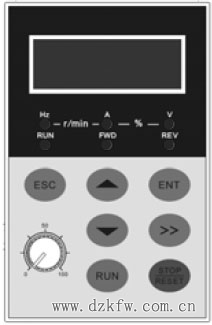

圖1 操作面板圖
2、變頻器操作面板按鍵功能
變頻器操作面板上有7 個按鍵和1 個旋鈕，功能定義如表1 所示。
表1 控制面板按鍵功能表
3、變頻器操作面板指示燈說明
變頻器操作面板設有6 個指示燈，每個指示燈的指示作用說明如表2
|
指示燈 |
名稱 |
含義 | |
|
單 位 燈 |
Hz |
頻率指示 |
亮：當前顯示參數為運行頻率或當前功能碼單位為頻率 閃：當前顯示參數為設定頻率 |
|
A |
電流指示 |
亮：當前顯示參數為電流 | |
|
V |
電壓指示 |
亮：當前顯示參數為電壓 | |
|
Hz+A |
轉速指示 |
亮：當前顯示參數為運行轉速 閃：當前顯示參數為設定轉速 | |
|
A+V |
百分比指示 |
亮：當前顯示參數為百分比 | |
|
全滅 |
無單位 |
無單位 | |
|
狀 態 燈 |
RUN |
運行狀態指示 |
亮：運行 滅：已停機 閃：正在停機 |
|
FWD |
正轉指示 |
亮：停機狀態時，有正轉運行命令 運行狀態時，變頻器正轉方向運行 閃：正在由正轉切換到反轉 | |
|
REV |
反轉指示 |
亮：停機狀態時，有反轉運行命令 運行狀態時，變頻器反轉方向運行 閃：正在由反轉切換到正轉 | |
表2 指示燈說明
4、變頻器面板電位器給定說明變頻器面板電位器可作為頻率給定和過程PID 給定，通過相關功能碼的設置完成。b0-01 設為3（設置方法參）考功能碼參數的設置方法）時，變頻器面板電位器為主頻率給定。b0-03 設為4，面板電位器為輔頻率給定。當b1-01的個、十或百位有設置成4 時，面板電位器作為相應命令通道的頻率給定綁定方式。變頻器面板電位器為過程PID
給定時，將F0-00 設置成2。
5、變頻器提示信息狀態
某些操作會顯示提示信息狀態。例如恢復出廠參數(含電機)時就會進入“dEFt2”提示信息狀態。
提示信息字符及各個字符的具體含義參見表3。
|
提示符號 |
含義 |
提示符合 |
含義 |
|
LoC-1 |
操作面板鎖定1（全鎖定） |
P-SEt |
密碼已設定 |
|
LoC-2 |
操作面板鎖定2 （除RUN，STOP/RESET 外全鎖定） |
P-CLr |
密碼已清除 |
|
LoC-3 |
操作面板鎖定3 （除STOP/RESET 外全鎖定） |
TUNE |
電機參數辨識中 |
|
LoC-4 |
操作面板鎖定4 （除移位鍵外全鎖定） |
CLr-F |
清除故障信息 |
|
PrtCt |
操作面板保護 |
dEFt1 |
恢復出廠參數（不含電機） |
|
UnLoC |
操作面板鎖定清除 |
dEFt2 |
恢復出廠參數（含電機） |
|
LoU |
變頻器欠壓 |
|
|
表3 提示字符表
6、變頻器功能碼參數設置方法
（1） 功能碼體系
變頻器功能碼組：A0、b0～b2、C0～C4、d0～d2、E0～E1、F0～F1、H0、L0～L1、U0～U1，每個
功能碼組內包括若干功能碼。功能碼采用“功能碼組號+功能碼子組號+功能碼號”的方式標識，如“F1-07”表示
為F 組的第一小組功能的第7 號功能碼。
（2） 功能碼的顯示結構
功能碼及其參數采用二級結構，功能碼對應一級顯示，功能碼參數對應二級顯示。
一級顯示如圖2，二級顯示如圖3：
圖2 功能碼一級顯示圖
圖3 功能碼二級顯示圖（3 為b0-00 的內容）
