電工常用電氣符號、單位及換算公式
電工學常用單位與換算公式

常用電氣符號及單位：

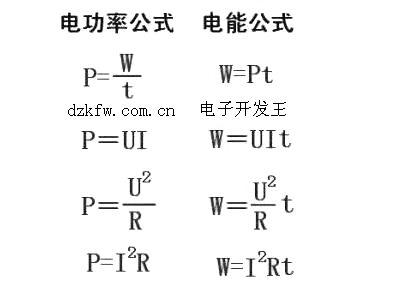

電功：電流在一段時間內通過某一電路，電場力所做的功
W表示功，功的單位是：焦耳（J）
W=P*t
P---功率（單位：瓦w）
t---時間（單位：秒s）
W=U*I*t
U---電壓（單位：伏V）
I---電流（單位：安A）
t---時間（單位：秒s）
W=I^2*R*t
I---電流（單位：安A）
R---電阻（單位：歐Ω）
t---時間（單位：秒s）
W=U^2/R*t
U---電壓（單位：伏V）
R---電阻（單位：歐Ω）
t---時間（單位：秒s）
功率：是指物體在單位時間內所做的功
P表示功率，功率單位是：瓦特(W)
P=W/t
W---電功（單位：焦j或千瓦時kWh）
t---時間（單位：秒s）
P=U*I
U---電壓（單位：伏V）
I---電流（單位：安A）
P=U^2/R（只能用于純電阻電路）
U---電壓（單位：伏V）
R---電阻（單位：歐Ω）
P=I^2*R（只能用于純電阻電路）
I---電流（單位：安A）
R---電阻（單位：歐Ω）
電荷：物體或構成物體的質點所帶電的量，是物體或系統中元電荷的代數和
Q表示電荷，電荷的單位是：庫侖(C)
電流：指電荷的定向移動
I表示電流，電流的單位是：安培（A）
電流密度：?jiǎn)挝粫r(shí)間內通過某一單位面積的電量，方向向量為單位面積相應截面的法向量，指向由正電荷通過此截面的指向確定
J表示電流密度，電流的單位是：安培/方米A/㎡
電壓：電勢電位差，
電壓:電壓?jiǎn)挝恢�間的換算.(電壓?jiǎn)挝挥蠱V嗎?不是小寫m,是大寫M)
1MV=1000KV=1000000V=1000000000mV=1000000000000μV
U表示電壓，電壓?jiǎn)挝皇牵悍�特（V）
U=I*R
I---電流（單位：安A）
R---電阻（單位：歐Ω）
U=P/I
P---功率（單位：瓦w）
I---電流（單位：安A）
U=I*ρ*L/S
I---電流（單位：安A）
ρ---電阻率（單位：歐姆·米Ω·m）
L---物體長度（單位：米m）
S---物體的截面面積（單位：平方米㎡）
電容：指在給定電位差下的電荷儲藏量
F表示電容，電容的單位是：法拉（F）
電容率：測定在一個電容兩電極之間和周圍全部只有絕緣油充滿時的電容與同樣電板的真空電容之比。
電阻：來表示導體對電流阻礙作用的大小
電阻:電阻單位之間的換算.
1KΩ=1000Ω
R表示電阻，電阻的單位是：歐姆（Ω）
R=U/I
U---電壓（單位：伏V）
I---電流（單位：安A）
R=ρ*L/S
ρ---電阻率（單位：歐姆·米Ω·m）
L---物體長度（單位：米m）
S---物體的截面面積（單位：平方米㎡）
電導：表示某一種導體傳輸電流能力強弱程度
G表示物體的電導，電導的單位是：西門子（S）或者歐姆（Ω）
G=1/R
R---電阻（單位：歐Ω）
G=I/U
I---電流（單位：安A）
U---電壓（單位：伏V）
電阻率：某種材料制成的長1米、橫截面積是1平方毫米的在常溫下（20℃時）導線的電阻
ρ表示電阻率，電阻率單位是：歐姆·米(Ω·m)
ρ=1/κ
κ---電阻率（單位：西門子/米S/m）
ρ=R*S/L
S---橫截面積（單位：平方米㎡）
R---電阻（單位：歐Ω）
L---導線的長度（單位：米m）
ρ=E/J
E---電場強度(單位：牛/庫N/C)
J---電流密度(單位：安/平方米A/㎡)
ρ=ρo*(1+a*t)
ρo---0℃時的電阻率（單位：歐姆·米Ω·m）
t---攝氏溫度(單位：攝氏度)
a---電阻率溫度系數
電導率：指在介質中該量與電場強度之積等于傳導電流密度。電導率是電阻率的倒數。
κ（希臘字母不是字母K）表示電導率，電導率的單位是：西門子/米（S/m）
κ=1/ρ
ρ---電阻率（單位：歐姆·米Ω·m）
電感：即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變
L表示電感，電感的單位是：亨利（H）
電抗：電容和電感在電路中對交流電引起的阻礙作用總稱為電抗
X表示電抗，電抗的單位是：歐姆（Ω）
X=XLXc
XL---電路的感抗
Xc---電路的容抗
感抗：一般是因?yàn)殡娐分写嬖陔姼须娐罚ㄈ缇�圈）由此產生的變化的電磁場，會產生相應的阻礙電流流動的電動力。電流變化越大，即電路頻率越大，感抗越大；感抗會引起電流與電壓之間的相位差。
XL=ωL
ω---角頻率（單位：弧度/每秒rad/s）
L---電感（單位：亨利H）
XL=2*π*f*L
f---頻率（單位：赫茲Hz）
L---電感（單位：亨利H）
容抗：交流電頻率越高，容抗越小，即電容的阻礙作用越小。容抗同樣會引起電流與電容兩端電壓的相位差。
Xc=1/（ω*C）
ω---角頻率（單位：弧度/每秒rad/s）
C---電容（單位：法拉F）
Xc=1/（2*π*f*C）
f---頻率（單位：赫茲Hz）
C---電容（單位：法拉F）
角頻率---在簡諧振動中，頻率的2π倍叫角頻率。
ω表示角頻率，角頻率單位是：弧度/每秒（rad/s）
ω=2*π*f
f---頻率（單位：赫茲H）
加載其電感量按下式計算
線圈公式
阻抗=2*3.14159*F(工作頻率)*電感量(mH)，設定需用360ohm阻抗，因此：
電感量(mH)=阻抗÷(2*3.14159)÷F(工作頻率)=360÷(2*3.14159)÷7.06=8.116mH
據此可以算出繞線圈數：
圈數=[電感量*{(18*圈直徑(吋))+(40*圈長(吋))}]÷圈直徑(吋)
圈數=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈
空心電感計算公式
L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------線圈直徑
N------線圈匝數
d-----線徑
H----線圈高度
W----線圈寬度
單位分別為毫米和mH。。
空心線圈電感量計算公式
l=(0.01*D*N*N)/(L/D+0.44)
線圈電感量l單位:微亨
線圈直徑D單位:cm
線圈匝數N單位:匝
線圈長度L單位:cm
頻率電感電容計算公式
l=25330.3/[(f0*f0)*c]
工作頻率:f0單位:MHZ本題f0=125KHZ=0.125
諧振電容:c單位:PF本題建義c=500...1000pf可自行先決定,或由Q
值決定
諧振電感:l單位:微亨
線圈電感的計算公式
1、針對環行CORE，有以下公式可利用:(IRON)
L=N2．ALL=電感值（H)
H-DC=0.4πNI/lN=線圈匝數(圈)
AL=感應系數
H-DC=直流磁化力I=通過電流(A)
l=磁路長度
l及AL值大小，可參照Micrometal對照表。例如:以T50-52材，線圈5圈半，其L值為T50-52(表示OD為0.5英吋)，經查表其AL值約為33nH
L=33．(5.5)2=998.25nH≒1μH
當流過10A電流時，其L值變化可由l=3.74(查表)
H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）
即可了解L值下降程度(μi%)
2、介紹一個經驗公式
L=(k*μ0*μs*N2*S)/l
其中
μ0為真空磁導率=4π*10(-7)。（10的負七次方）
μs為線圈內部磁芯的相對磁導率，空心線圈時μs=1
N2為線圈圈數的平方
S線圈的截面積，單位為平方米
l線圈的長度，單位為米
k系數，取決于線圈的半徑（R)與長度的比值。
計算出的電感量的單位為亨利。
