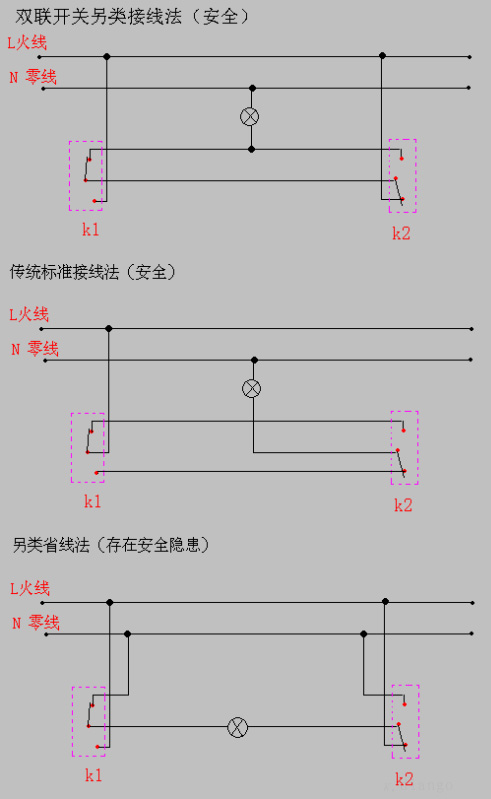

第三種方法：雙聯開關電路另類接線法（兩個開關都入火線，安全）
接線要點：
1、雙聯線中的一條必須直接連接兩個雙聯雙控開關的中間接線端；
2、雙聯線中的另一條導線連接兩個開關的上接線端（或者下接線端），并且在中間接一條分支線與燈的一端連接，燈的另一端接零線。
3、兩個開關都入火線，而且接于上接線端（或者下接線端），但不能接于中間的接線端。
這種電路的布線特點：
1、雙聯專用線中的一條導線，中間引出分支線接于燈的一端。（傳統雙聯雙控電路是不允許在雙聯專用線中引出分支線的）
2、兩個開關都入火線，而且只能接于上接線端（或者下接線端），這就使得燈亮?xí)r，兩個開關的三個接線端對零線的測量電壓都是220v，即試電筆都顯示為紅色。
特別提醒，采用省線法，雖然節省些導線，但安全隱患非常大，特別是使用的開關質量不好時，常由于切換接線端時，由于開關分離不徹底，比較容易導致開關內部短路，從而導致整個線路短路，燒毀電表保險絲，如果使用了一段時間之后，這種表現尤為突出。因此不提倡使用這種省線法布線。

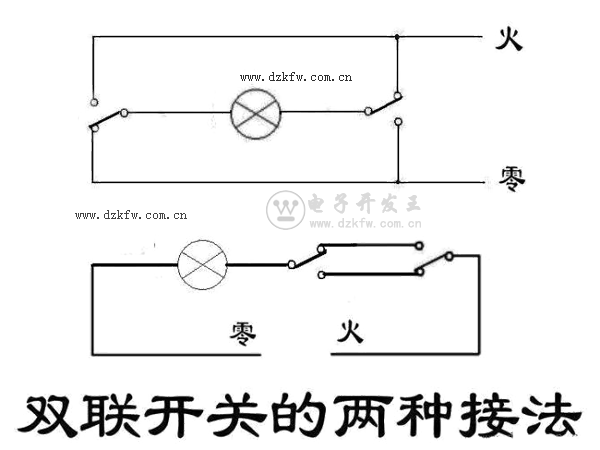

有些朋友對“雙聯開關”“雙控開關”這兩個關鍵字的叫法非常的糾結，其實，“雙聯開關”是通俗的講法，大部分人的理解是兩個開關控制一盞燈的意思。簡單的理解就是用兩個開關把燈連接起來，實現兩開關控制一燈亮與熄的功能。叫法雖然不是很專業，但大家想要表達的意思是一致的。這就夠了。
