會員注冊1.正弦電壓作用下磁化電流的波形
① 波形繪制：
如果忽略鐵芯在交變磁化時的功率損耗，則鐵芯線圈的φ-i曲線和鐵芯材料的基本磁化曲線相似，如圖1（a）所示。將基本磁化曲線的縱坐標、橫坐標各乘以相應的比例系數，就可得到φ-i曲線。
② 波形：
當電壓、磁通均為正弦波時，電流卻是具有尖頂?shù)姆钦也ā?/P>
（a） ` （b）
圖1 u、φ、i的波形
③ 波形畸變?cè)颍?
波形畸變由φ-i曲線的非線性所引起，其實質是由于磁飽和所造成。
2. 正弦電流作用下磁通的波形
① 波形：

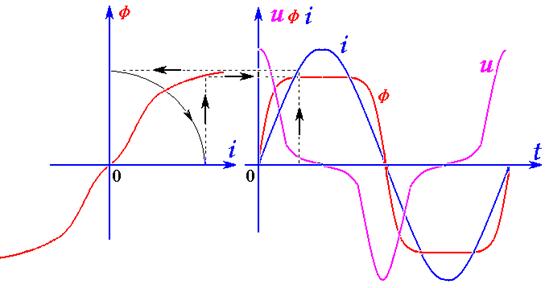

如果交流鐵芯線圈的電流是正弦時，線圈磁通和電壓都為非正弦波，φ（t）波形為平頂波，u（t）波形為尖頂波，波形如圖2所示。
圖2 i 、φ 、u 的波形
② 波形畸變?cè)颍?
波形畸變由同樣由于磁飽和所引起。
