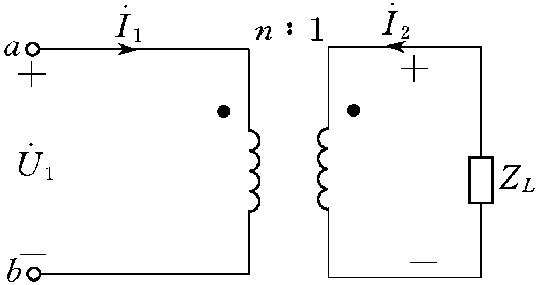

圖1
理想變壓器在正弦穩態電路中，還表現出有變換阻抗的特性，如圖1所示理想變壓器，次級接負載阻抗ZL，由設出的電壓、電流參考方向及同名端位置，可得理想變壓器在正弦電路里相量形式為
由ab端看，輸入阻抗為
因負載ZL上電壓、電流為非關聯參考方向，將
代入上式，
即得
上式表明，當次級接阻抗ZL，對初級來說，相當于在初級接一個值為n2ZL的阻抗，即理想變壓器有變換阻抗的作用。
習慣上把ZL稱為次級對初級的折合阻抗。實際應用中，一定的電阻負載RL接在變壓器次級，在變壓器初級相當于接（N1/N2）2RL的電阻。如果改變n=N1/N2，輸入電阻n2RL也改變，所以可利用改變變壓器匝比來改變輸入電阻，實現與電源匹配，使負載獲得最大功率。 由以上介紹可知，理想變壓器有3個主要性能，即變壓、變流、變阻抗。理想變壓器的變壓關系適用于一切變動的電壓、電流情況。
