功放三極管的三種工作狀態工作狀態

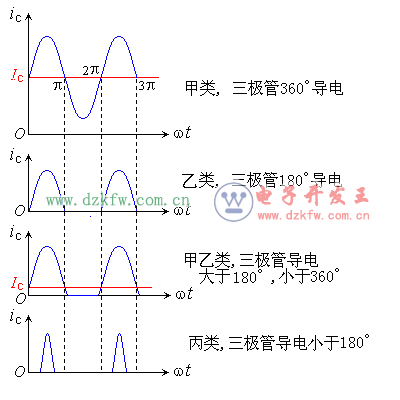

低頻功率輸出級按功放管的工作狀態為甲類、乙類、丙類三種。
它們各有特點：


(1).甲類功率輸出級主要優點是失真小，主要缺點是效率低。
它的輸出功率Po，電源功耗PD,集電極最大功耗Pcmax和效率分別為：
Po=Ec2/2RL PD=2Ec2/RL
Pcmax=2Ec2/RL=4Po η= Po/ PD=1/4=25%
(2).乙類功率輸出級的主要優點是效率高，主要缺點是存在嚴重交越失真。
它的輸出功率Po,電源功耗PD,集電極最大功耗Pcmax和效率分別為：
Po=Ec2/2RL PD=2Ec2/πRL
Pcmax=2Ec2/π2RL» 0.4Po η= Po/ PD=π/4=78%
(3).甲乙類功率輸出級吸收了甲類乙類的優點，因而得到廣泛應用，
但其電路結構比甲類乙類復雜。如下圖：

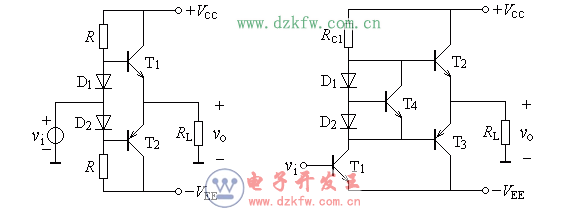

(a)利用二極管提供偏置電壓 (b)利用三極管恒壓源提供偏置
甲乙類互補功率放大電路
