首先，我們要知道計算機開關電源的工作原理。電源先將高電壓交流電（220V）通過全橋二極管（圖1、2）整流以后成為高電壓的脈沖直流電，再經過電容濾波（圖3）以后成為高壓直流電。


　　此時，控制電路控制大功率開關三極管將高壓直流電按照一定的高頻頻率分批送到高頻變壓器的初級（圖4）。接著，把從次級線圈輸出的降壓后的高頻低壓交流電通過整流濾波轉換為能使電腦工作的低電壓強電流的直流電。其中，控制電路是必不可少的部分。它能有效的監控輸出端的電壓值，并向功率開關三極管發出信號控制電壓上下調整的幅度。在計算機開關電源中，由于電源輸入部分工作在高電壓、大電流的狀態下，故障率最高；其次輸出直流部分的整流二極管、保護二極管、大功率開關三極管較易損壞；再就是脈寬調制器TL494的4腳電壓是保護電路的關鍵測試點。通過對多臺電源的維修，總結出了對付電源常見故障的方法。


一、在斷電情況下，“望、聞、問、切”

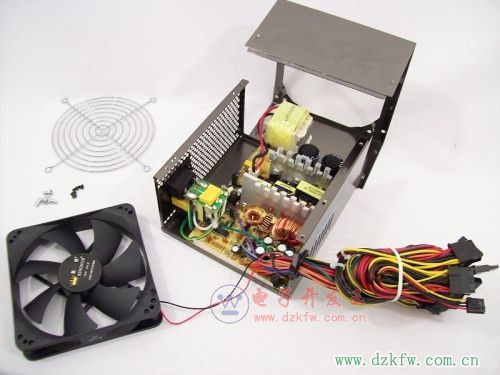

　由于檢修電源要接觸到220V高壓電，人體一旦接觸36V以上的電壓就有生命危險。因此，在有可能的條件下，盡量先檢查一下在斷電狀態下有無明顯的短路、元器件損壞故障。首先，打開電源的外殼，檢查保險絲（圖5）是否熔斷，再觀察電源的內部情況，如果發現電源的PCB板上元件破裂，則應重點檢查此元件，一般來講這是出現故障的主要原因；聞一下電源內部是否有糊味，檢查是否有燒焦的元器件；問一下電源損壞的經過，是否對電源進行違規的操作，這一點對于維修任何設備都是必須的。在初步檢查以后，還要對電源進行更深入地檢測。
　　用萬用表測量AC電源線兩端的正反向電阻及電容器充電情況，如果電阻值過低，說明電源內部存在短路，正常時其阻值應能達到100千歐以上；電容器應能夠充放電，如果損壞，則表現為AC電源線兩端阻值低，呈短路狀態，否則可能是開關三極管VT1、VT2擊穿。
然后檢查直流輸出部分。脫開負載，分別測量各組輸出端的對地電阻，正常時，表針應有電容器充放電擺動，最后指示的應為該路的泄放電阻的阻值。否則多數是整流二極管反向擊穿所致。
二、加電檢測
檢修ATX開關電源，應從PS-ON和PW-OK、+5V SB信號人手。脫機帶電檢測ATX電源待機狀態時，+5V SB、PS-ON信號高電平，PW-OK低電平，其他電壓無輸出。ATX電源由待機狀態轉為啟動受控狀態的方法是：用一根導線把ATX插頭14腳PS-ON信號，與任一地端3、5、7、13、15、16、17中的一腳短接，此時PS-ON信號為零電平，PW-OK、+5V SB信號為高電平，開關電源風扇旋轉，ATX插頭+3.3V、+5V、+12V有輸出。 在通過上述檢查后，就可通電測試。這時候才是關鍵所在，需要有一定的經驗、電子基礎及維修技巧。一般來講應重點檢查一下電源的輸入端，開關三極管，電源保護電路以及電源的輸出電壓電流等。如果電源啟動一下就停止，則該電源處于保護狀態下，可直接測量TL494的4腳電壓，正常值應為0.4V以下，若測得電壓值為+4V以上，則說明電源的處于保護狀態下，應重點檢查產生保護的原因。由于接觸到高電壓，建議沒有電子基礎的朋友要小心操作。
三、常見故障
1．保險絲熔斷
一般情況下，保險絲熔斷說明電源的內部線路有問題。由于電源工作在高電壓、大電流的狀態下，電網電壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，檢查一下這些元器件有無擊穿、開路、損壞等。如果確實是保險絲熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出。如果沒有發現上述情況，則用萬用表進行測量，如果測量出來兩個大功率開關管e、 c極間的阻值小于100kΩ，說明開關管損壞。其次測量輸入端的電阻值，若小于200kΩ，說明后端有局部短路現象。
2．無直流電壓輸出或電壓輸出不穩定
如果保險絲是完好的，可是在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。這時，首先用萬用表測量系統板+5V電源的對地電阻，若大于0．8Ω，則說明電路板無短路現象；然后將電腦中不必要的硬件暫時拆除，如硬盤、光盤驅動器等，只留下主板、電源、蜂鳴器，然后再測量各輸出端的直流電壓，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。
3．電源負載能力差
電源負開能力差是一個常見的故障，一般都是出現在老式或是工作時間長的電源中，主要原因是各元器件老化，開關三極管的工作不穩定，沒有及時進行散熱等。應重點檢查穩壓二極管是否發熱漏電，整流二極管損壞、高壓濾波電容損壞、晶體管工作點未選擇好等。
4、通電無電壓輸出，電源內發出吱吱聲。
這是電源過載或無負載的典型特征。先仔細檢查各個元件，重點檢查整流二極管、開關管等。經過仔細檢查，發現一個整流二極管1N4001的表面已燒黑，而且電路板也給燒黑了。找同型號的二極管換下，用萬用表一量果然是擊穿的。接上電源，可風扇不轉，吱吱聲依然。用萬用表量＋12V輸出只有＋0.2V，＋5V只有0.1V。這說明元件被擊穿時電源啟動自保護。測量初級和次級開關管，發現初級開關管中有一個已損壞，用相同型號的開關管換上，故障排除，一切正常。
5、沒有吱吱聲,上一個保險絲就燒一個保險絲。
由于保險絲不斷地熔斷，搜索范圍就縮小了。可能性只有3個：1、整流橋擊穿；2、大電解電容擊穿；3、初級開關管擊穿。電源的整流橋一般是分立的四個整流二極管，或是將四個二極管固化在一起。將整流橋拆下一量是正常的。大電解電容拆下測試后也正常，注意焊回時要注意正負極。最后的可能就只剩開關管了。這個電源的初級只有一個大功率的開關管。拆下一量果然擊穿，找同型號開關管換上，問題解決。
其實，維修電源并不難，一般電源損壞都可以歸結為保險絲熔斷、整流二極管損壞、濾波電容開路或擊穿、開關三極管擊穿以及電源自保護等，因開關電源的電路較簡單，故障類型少，很容易判斷出故障位置。只要有足夠的電子基礎知識，多看看相關報刊，多動動手，平時注意經驗的積累，電源故障是可以輕松檢修的。
電腦電源的接口，電腦電源線接口的每條線顏色定義
健全的PC電源中都具備9種顏色的導線（目前主流電源都省去了白線），它們的具體功能相信還有不少網友搞不清楚，今天就給大家詳細的講解一下。
　　黃色：＋12V
　　黃色的線路在電源中應該是數量較多的一種，隨著加入了CPU和PCI-E顯卡供電成分，+12V的作用在電源里舉足輕重。
　　+12V一直以來硬盤、光驅、軟驅的主軸電機和尋道電機提供電源，及為ISA插槽提供工作電壓和串口設備等電路邏輯信號電平。+12V的電壓輸出不正常時，常會造成硬盤、光驅、軟驅的讀盤性能不穩定。當電壓偏低時，表現為光驅挑盤嚴重，硬盤的邏輯壞道增加，經常出現壞道，系統容易死機，無法正常使用。偏高時，光驅的轉速過高，容易出現失控現象，較易出現炸盤現象，硬盤表現為失速，飛轉。目前，如果+12V供電短缺直接會影響PCI-E顯卡性能，并且影響到CPU，直接造成死機。
　　藍色：－12V
　　-12V的電壓是為串口提供邏輯判斷電平，需要電流不大，一般在1A以下，即使電壓偏差過大，也不會造成故障，因為邏輯電平的0電平從-3V到-15V，有很寬的范圍。
　　紅色：＋5V
＋5V導線數量與黃色導線相當，＋5V電源是提供給CPU和PCI、AGP、ISA等集成電路的工作電壓，是電腦中主要的工作電源。目前，CPU都使用了+12V和+5V的混合供電，對于它的要求已經沒有以前那么高。只是在最新的Intel ATX12V 2.2版本加強了+5V的供電能力，加強雙核CPU的供電。它的電源質量的好壞，直接關系著計算機的系統穩定性。
　　白色：－5V
　　目前市售電源中很少有帶白色導線的，白色-5V也是為邏輯電路提供判斷電平的，需要電流很小，一般不會影響系統正常工作，基本是可有可無。
　　橙色：＋3.3V
這是ATX電源專門設置的，為內存提供電源。最新的24pin主接口電源中，著重加強了+3.3V供電。該電壓要求嚴格，輸出穩定，紋波系數要小，輸出電流大，要20安培以上。一些中高檔次的主板為了安全都采用大功率場管控制內存的電源供應，不過也會因為內存插反而把這個管子燒毀。使用+2.5V DDR內存和+1.8V DDR2內存的平臺，主板上都安裝了電壓變換電路。
　　紫色：＋5VSB（+5V待機電源）
　 　ATX電源通過PIN9向主板提供＋5V 720MA的電源，這個電源為WOL(Wake-up On Lan)和開機電路，USB接口等電路提供電源。如果你不使用網絡喚醒等功能時，請將此類功能關閉，跳線去除，可以避免這些設備從+5VSB供電端分取電流。這路輸出的供電質量，直接影響到了電腦待機是的功耗，與我們的電費直接掛鉤。
　　綠色：P－ON（電源開關端）
　　通過電平來控制電源的開啟。當該端口的信號電平大于1.8V時，主電源為關；如果信號電平為低于1.8V時，主電源為開。使用萬用表測試該腳的輸出信號電平，一般為4V左右。因為該腳輸出的電壓為信號電平。這里介紹一個初步判斷電源好壞的土辦法：使用金屬絲短接綠色端口和任意一條黑色端口，如果電源無反應，表示該電源損壞。現在的電源很多加入了保護電路，短接電源后判斷沒有額外負載，會自動關閉。因此大家需要仔細觀察電源一瞬間的啟動。
　　灰色：P－OK（電源信號線）
　　一般情況下，灰色線P-OK的輸出如果在2V以上，那么這個電源就可以正常使用；如果P-OK的輸出在1V以下時，這個電源將不能保證系統的正常工作，必須被更換。這也是判斷電源壽命及是否合格的主要手段之一。
認識導線種類作用是DIY玩家的必修課，是菜鳥用戶晉級的必經之路，大家掌握了電源導線種類可以更清晰的認識電源的輸出規格，方便大家選購電源和排除故障。
