再由公式和公式可得到：
根據上述公式，改變其四個參數（Tmax、Sm、f、p），有如下4種相應的調速方法：
調壓調速
轉子電路串電阻調速
改變極對數調速
變頻調速
1.改變定子磁極數的調速特性
由式 n0=60f/p 可知，如果磁極對數p減小一半，則旋轉磁場的轉速n0將提高一倍，轉子轉速n差不多也提高一倍。因此改變p可以得到不同的轉速。 如何改變磁極對數，取決于定子繞組的布置和聯接方式。
原理：變換異步電動機繞組極數從而改變同步轉速進行調速，其轉速是按階躍方式變化，而非連續變化。
應用：變極調速主要用于籠型異步電動機，變極電動機有轉換單繞組接線改變極數的電動機和同一鐵芯上設置兩個以上極數不同繞組的電動機。
下圖是YD系列(IP44)變極多速三相異步電動機。
YD系列(IP44)變極多速三相異步電動機

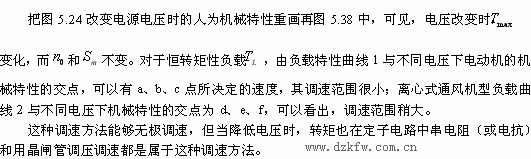

2.改變定子回路電壓的調速特性
3.改變定子回路電源頻率的調速特性
原理：
利用電動機的同步轉速隨頻率變化的特性，通過改變電動機的供電頻率進行調速
間接變換方式（交-直-交變頻）
原理：
把交流電通過整流器變為直流電，再用逆變器將直流電變為頻率可變的交流電供給異步電動機。

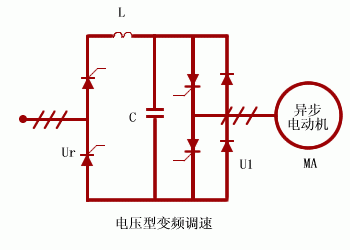

電壓型變頻調速
原理：整流輸出經電感電容濾波，具有恒壓源特性，逆變器具有反饋二極管，是一種方波電壓逆變器。變頻器對三相交流異步電動機提供可調的電壓與頻率成比例的交流電源。
缺點：這種方法若不設置與整流器反向并聯的再生逆變器，則不能實現再生制動。
應用：電壓型變頻器一般在單方向運轉、不要求快速調節及多臺電動機協調運行等場合使用。
