會員注冊 1、固態繼電器的優點
（1）高壽命，高可靠：固態繼電器沒有機械零部件，有固體器件完成觸點功能，由于沒有運動的零部件，因此能在高沖擊，振動的環境下工作，固態繼電器的壽命長，可靠性高。
（2）靈敏度高，控制功率小，電磁兼容性好:固態繼電器的輸入輸出電壓范圍較寬，驅動功率低，可與大多數邏輯集成電路兼容不需加緩沖器或驅動器。
（3）快速轉換:固態繼電器因為采用固體器件，所以切換速度可從幾毫秒至幾微妙。
（4）電磁干擾小:固態繼電器沒有輸入“線圈”，沒有觸點燃弧和回跳，因而減少了電磁干擾。大多數交流輸出固態繼電器是一個零電壓開關，在零電壓處導通，零電流處關斷，減少了電流波形的突然中斷，從而減少了開關瞬態效
2、固態繼電器的缺點
（1）導通后的管壓降大，可控硅或雙相控硅的正向降壓可達1-2V，大功率晶體管的飽和壓降也在1-2V之間，一般功率場效應管的導通電阻也較機械觸點的接觸電阻大。
（2）半導體器件關斷后仍有數微安至數毫安的漏電流，不能實現理想電隔離。
（3）管壓降大，導通后的功耗和發熱量也大，大功率固態繼電器的體積遠大于同容量的電磁繼電器，成本也較高。
（4）電子元器件的溫度特性和電子線路的抗干擾能力較差，耐輻射能力也較差，如不采取有效措施，則工作可靠性低。
（5）固態繼電器對過載有較大的敏感性，必須用快速熔斷器或RC阻尼電路對其進行過載保護。固態繼電器的負載與環境溫度明顯有關，溫度升高，負載能力將迅速下降。
（6）交直流不能通用，觸點組數少，另外過電流、過電壓及電壓上升率、電流上升率等指標差。

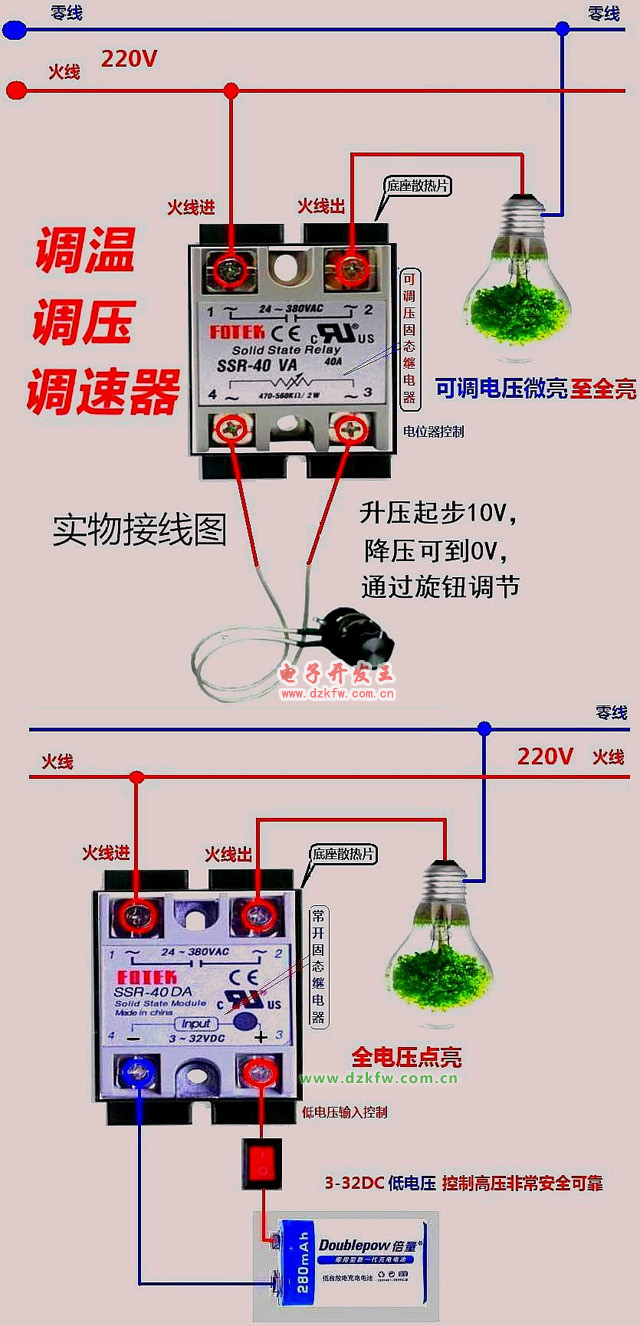

3、固態繼電器符號和接線圖
