偽劣電纜為節約成本，會采用大量的回收廢銅制造。這樣導致電纜的導體電阻上升，運行時溫度升高，甚至導致起火等嚴重后果。筆者曾經在某工廠負責進料品質檢定（IQC）工作，一次工廠采購某品牌一批25平方100A的大電流電纜線一批，貨值達到數萬元。那么怎樣才能夠準確的判定這批電纜的品質是否合格呢？經過一段時間研究， 得出以下方法，供大家參考。

電纜由銅芯構成，承載電流用平方毫米來表示，例如25平方（毫米）標定承載為100A，6平方（毫米）標定承載為30A。當然，電纜由上千根細如發絲的銅線組成，不能直接的測出其直徑，根據待檢電纜的標稱25平方毫米，如果測試出被檢電纜的阻抗， 即可判斷其合格與否。 但是對于粗如拇指的電纜而言， 即便你用萬分之一精度的電阻表， 恐怕接觸電阻都早已超過了電纜電阻， 導致測試毫無疑義。為此， 我試驗采用了電流電壓法， 得到了令人信服的結論。

首先，我們假定電纜為純銅制造。查電工數據可知：長度為1米， 面積為1平方毫米的的銅電阻值為0.017歐姆。根據這個值,我們測試出一段電纜的電阻，即可推算出他的相對直徑，用這個相對直徑與其標稱直徑相比較，可以看出銅電纜的銅有多少 “水分”。

試驗過程如下：隨機裁減待測電纜2根，每段長度為2.5米。并在兩頭分別焊接100A的銅接線片。短接在一臺30A直流標準電源上， 直流標準電源設定輸出為電流為30A,用一個普通的DT9204型4位半數字萬用表的200MV檔，測試其兩端的電壓降，得出該值后，

根據歐姆定律推算出他的電阻值以及直徑。

由以上計算結果可見，該兩段電纜的推算直徑僅僅為11.59平方毫米和12.27平方毫米，離標稱值25平方毫米相差甚遠，可見水份多多。

  為了使試驗過程更有說服力， 我們還使用了兩條已知合格的對比電纜進行了對比測試，

這兩根電纜同樣也是25平方100A電纜，長度分別為3.5米和4.5米，測試結果如下：

這個測試結果計算出的直徑為23.16平方毫米與標稱值25平方毫米相當接近，由此可見，待測試的電纜與已知合格的電纜的推算直徑相差近一半，充分證明待測電纜為偽劣產品。

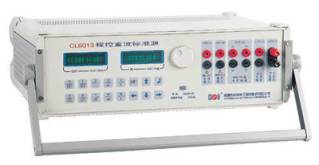

   其他直徑的電纜大家也可利用上述方法來測試，在本次測試中使用了由深圳科陸電子生 產的cl6013標準直流源，以及一個4位半的DT9204數字萬用表，讀者在實際測試中可以用大電流的變壓器串聯合適的電阻，自制一個類似的電流源，同時用電流表監測電流。

特別說明：為了避免測試時溫度的影響，測試時間應當盡量短，讀到穩定讀數即可。

本測試由于涉及到大電流，操作時務必小心謹慎，避免意外的電流灼傷，最好戴上防護面具

和手套操作。
