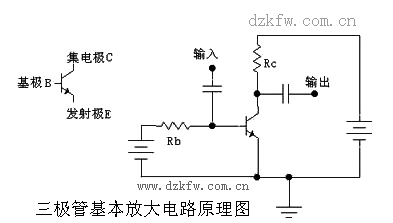

如圖所示為三極管電路圖，以NPN為例，

Ib：指代基極B流到發射極E的電流。

Ic：指代集電極C流到發射極E的電流。

基本表現原理：

放大：集電極流出的電流會受到基極電流的控制，基極電流很小的變化就會引起集電極

電流很大的變化，且這種變化滿足一定的比例關系，一般Ic=nIb，我們稱這個n就是放大系數。

根據公式U=R*I，那么此時的Rc上的電壓就會變大，我們就可以把找個時候的電壓信號取出來，

輸出到它用，這個狀態我們稱之為三極管的放大狀態。

截止：試想基極B與發射極C間表現為一個二極管，那么三級管的放大狀態一定會滿足一定條件的，

二極管的開啟電壓0.6--0.7v，小于這個電壓，我們稱三極管工作在截止區。

飽和：當Ic增大到一定程度后，再增大Ib，Ic也不會增大了，因?yàn)橛须娫措妷涸谀抢铮瑳r且Rc電阻固定，

最大電流也超不過(電源電壓/Rc)，這個時候我們成三極管工作于飽和狀態。

利用截止和飽和我們可以當開關使用。
