會員注冊OTL是英文Output Transformer Less 的簡寫，意思是無輸出變壓器。OTL功率放大器就是沒有輸出耦合變壓器的功率放大器電路。 OTL功率放大器大多數采用互補推挽輸出級電路。

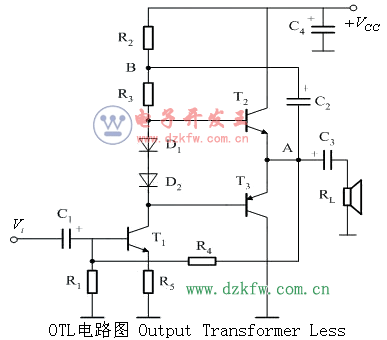

如圖所示為互補對稱式OTL功率放大電路。T2為一只NPN型功率晶體管，T3為一只PNP型晶體管，它們組成互補推挽輸出管，T1為電壓放大激勵管。信號經過C1耦合送入T1進行放大后，從T1集電極產生的信號正半周使T2導通，負半周則使T3導通，經過放大后的信號通過電容C3后輸出至揚聲器。
電路中電容C2為自舉電容，它和R2及R3組成自舉電路，使B點的電位隨輸出電壓的增高而增高，擴大了電路的動態范圍。
