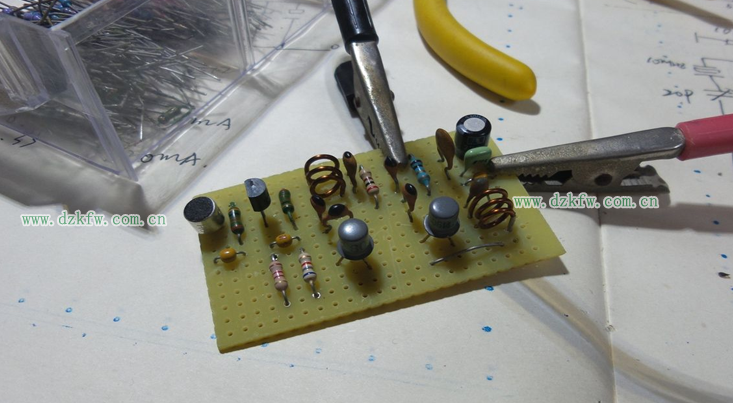

LC振蕩電路，是指用電感L、電容C組成選頻網絡的振蕩電路，用于產生高頻正弦波信號，常見的LC正弦波振蕩電路有變壓器反饋式LC振蕩電路、電感三點式LC振蕩電路和電容三點式LC振蕩電路。LC振蕩電路的輻射功率是和振蕩頻率的四次方成正比的，要讓LC振蕩電路向外輻射足夠強的電磁波，必須提高振蕩頻率，并且使電路具有開放的形式。

LC振蕩電路工作原理

LC振蕩電路運用了電容跟電感的儲能特性，讓電磁兩種能量交替轉化，也就是說電能跟磁能都會有一個最大最小值，也就有了振蕩。由于所有電子元件都會有損耗，能量在電容跟電感之間互相轉化的過程中要么被損耗，所以實際上的LC振蕩電路都需要一個放大元件，要么是三極管，要么是集成運放等數電IC，利用這個放大元件，通過各種信號反饋方法使得這個不斷被消耗的振蕩信號被反饋放大，從而最終輸出一個幅值跟頻率比較穩定的信號。

最簡單的LC振蕩電路圖（一）

電容三點式LC振蕩電路又叫做考畢茲振蕩電路。它與電感三點式LC振蕩電路類似，所不同的是電容元件與電感元件互換位置。如圖1所示。

圖1  電容三點式LC振蕩電路

在LC諧振回路Q值足夠高的條件下，電路的振蕩頻率為

這種振蕩電路的特點是振蕩頻率可做得較高，一般可達到100MHz以上，由于C2對高次諧波阻抗小，使反饋電壓中的高次諧波成分較小，因而振蕩波形較好。電路的缺點是頻率調節不便，這是因?yàn)檎{(diào)節電容來改變頻率時，（既使C1、C2采用雙連可變電容）C1與C2也難于按比例變化，從而引起電路工作性能的不穩定。因此，該電路只適宜產生固定頻率的振蕩。

最簡單的LC振蕩電路圖（二）

圖是變壓器反饋LC振蕩電路。晶體管VT是共發射極放大器。變壓器T的初級是起選頻作用的LC諧振電路，變壓器T的次級向放大器輸入提供正反饋信號。接通電源時，LC回路中出現微弱的瞬變電流，但是只有頻率和回路諧振頻率f0相同的電流才能在回路兩端產生較高的電壓，這個電壓通過變壓器初次級L1、L2的耦合又送回到晶體管V的基極。

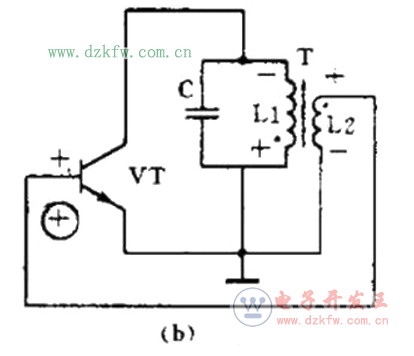

從圖看到，只要接法沒有錯誤，這個反饋信號電壓是和輸入信號電壓相位相同的，也就是說，它是正反饋。因此電路的振蕩迅速加強并最后穩定下來。

變壓器反饋LC振蕩電路的特點是：頻率范圍寬、容易起振，但頻率穩定度不高。它的振蕩頻率是：f0=1／2πLC。常用于產生幾十千赫到幾十兆赫的正弦波信號。

最簡單的LC振蕩電路圖（三）

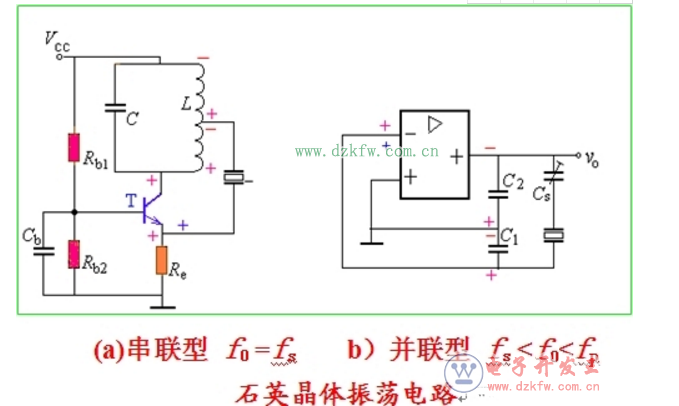

利用石英晶體的高品質因數的特點，構成LC振蕩電路，如圖所示。

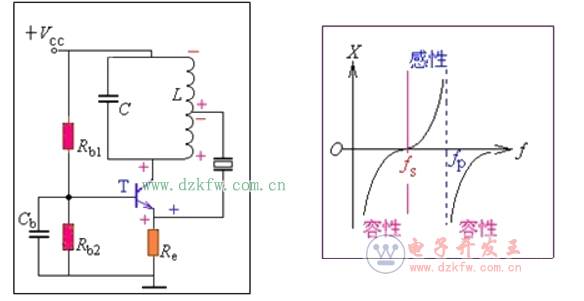

圖中的電路與電感三點式振蕩電路相似。要使反饋信號哦能傳達到發射級，為此石英晶體應處于串聯諧振點，此時晶體的阻抗接近為零。

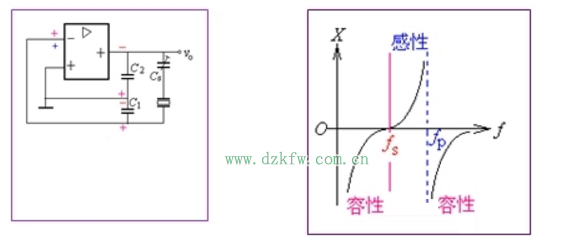

對于上圖的電路，滿足反饋的條件，為此，石英晶體必須呈現電感性才能形成lc并聯諧振回路，產生振動。由于石英晶體的Q值很高，可達到幾千以上，所示電路可以獲得很高的振蕩頻率穩定性。

最簡單的LC振蕩電路圖（四）

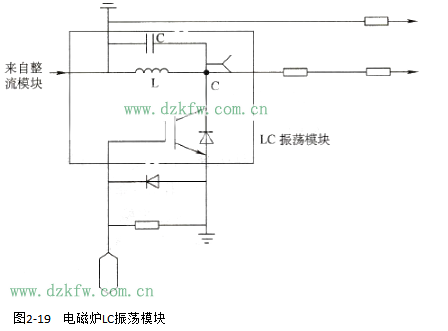

電磁爐的LC振蕩模塊是電磁爐的核心電路，其工作原理就是LC并聯諧振的原理，通過電感線圈與振蕩電容不停地進行充電和放電，產生振蕩波形。其中L為電感線圈，C為振蕩電容。LC振蕩電路的工作過程是：當IGBT的C極電壓為0V時，IGBT導管（監控電路檢測到C極電壓為0V時，即開啟IGBT），此時的電感線圈開始儲存能量，當IGBT由導通轉向截止時，此時由于電感線圈的作用，電流還會沿著先前的方向流動，由于IGBT關斷，電感只能對電容C充電，從而引起C極上的電壓不斷升高，直到充電電流變小降至0時，C極電壓達到了最高。此時，電容C開始通過線圈放電，C極電壓降低，當C極電壓降到0V時，監控電路動作，IGBT再次開啟，如此反復循環，如圖2-19所示。

最簡單的LC振蕩電路圖（五）

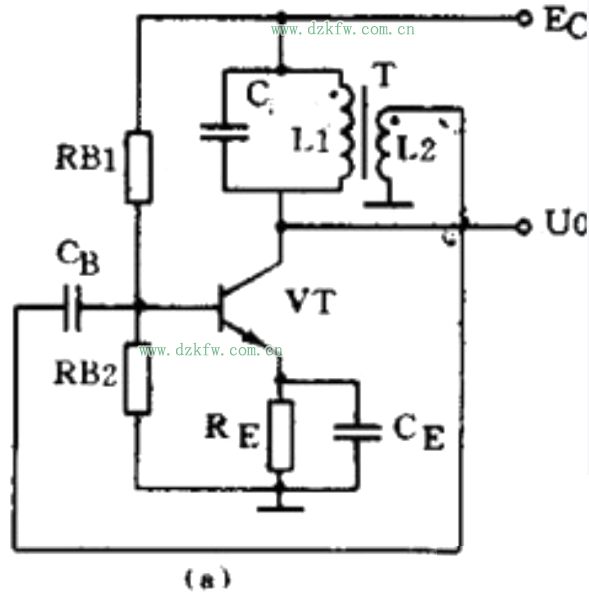

這是一個共射極放大電路，變壓器T初級線圈L1和C構成LC諧振電路，發生諧振是阻抗最大，其它情況阻抗最小；RB1和RB2是基極偏置電阻，保證三極管工作在放大區，CB為信號輸入耦合電容，RE為直流負反饋用來穩定三極管靜態工作點，減小信號失真輸出，CE為旁路電容，用來提高信號增益，變壓器次級線圈L2為信號反饋端。

工作原理如下：

當直流電源EC供電瞬間，電流流過RB1和RB2，通過分壓電阻為基極提高合適的工作電壓，三極管開始工作在放大狀態，于此同時作為三極管負載的L1和電容C開始工作，這里需要注意的是通電瞬間電流是由小逐漸變大直到達到穩定后才不會改變，電壓隨之也會改變，由于存在這樣一個電流變化的過程，次級線圈L2就會被感生處相同的信號通過電容CB送回輸入端，使得信號不斷被放大輸出，由于還未達到諧振頻率所以此時L1會有很大電流流過流入集電極，U0電壓很小，可以認為沒有輸出，L2再次感生信號送回去輸入端，直到信號頻率達到了諧振頻率時，L1和C阻抗很大我們可以理解為無群大（其實不是無群大，理想狀況下阻值為無群大），這樣U0就會產生電壓輸出，就這么簡單。
