會員注冊過零比較器就是翻轉閾值為零的比較器。無工作區域之說，比較器實質就是開環狀態工作的誤差放大器，以閾值為界，小于閾值則輸出一個邏輯，大于則輸出與剛才相反的邏輯，達到區分比較結果的目的。至于是不是單值要看是否有遲滯量存在。
過零比較器工作原理
當輸入信號Vi為一正弦波時，Vi每過零一次，比較器的輸出Vo將產生一次電壓跳變，輸入Vi，輸出Vo，經RC微分電路后的輸出Vo’如下圖所示：
輸入Vi，輸出Vo，經RC微分電路后的輸出Vo’波形圖

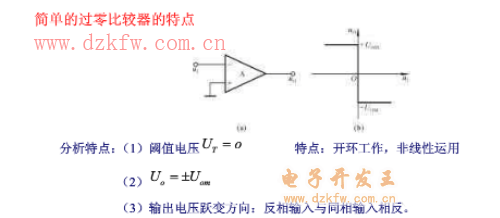

過零比較器特點
由于集成運放的凈輸入電壓和凈輸入電流均近似為零，從而保護了輸入級；
由于集成運放并沒有工作到非線性區，因而在輸入電壓過零時，其內部的晶體管不需要從截止區逐漸進入飽和區，或從飽和區逐漸進入截止區，所以提高了輸出電壓的變化速度。
