會員注冊 改善濾波特性的方法：采取多級濾波。如： RC–型濾波電路：在電容濾波后再接一級RC濾波電路。 L-C型濾波電路：在電感濾波后面再接一電容。 LC–型濾波電路：在電容濾波后面再接L-C 型濾波電路。 性能及應用場合分別與電容濾波和電感濾波相似。
1.RC–型濾波器
改善濾波特性的方法：采取多級濾波

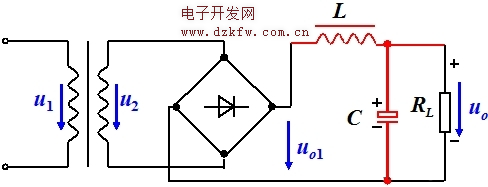

2.L-C 型濾波電路

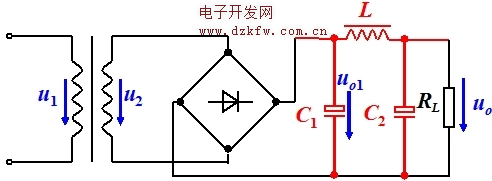

3.LC –型濾波電路
4.倍壓整流電路
利用濾波電容的充放電作用，將多個電容和二極管組合可獲得倍數于變壓器附邊電壓的輸出電壓。
1、二倍壓整流電路
u2的正半周時：D1導通，D2截止，理想情況下，電容C1的電壓：
u2的負半周時：D2導通，D1截止，理想情況下，電容C2的電壓：
輸出端的電壓：
即二倍壓電壓。
Tags：整流電路,倍壓整流電路,濾波電路
