會員注冊不匹配時，發射機發射的電波將有一部分反射回來，在饋線中產生反射波，反射波到達發射機，最終產生為熱量消耗掉。接收時，也會因為不匹配，造成接收信號不好。

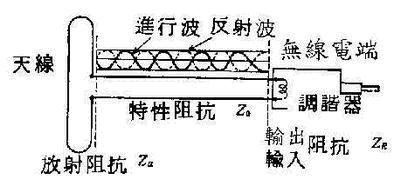

如下圖，前進波（發射波）與反射波以相反方向進行。

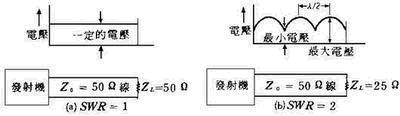

完全匹配，將不產生反射波，這樣，在饋線里各點的電壓振幅是恒定的，如下圖中左部分，不匹配時，在饋線里產生下圖右方的電壓波形，這駐留在饋線里的電壓波形就叫做駐波。
駐波比（SWR）的S值的計算公式為下圖：
當然還有其它的駐波比計算方法，不過計算結果是一樣的。
駐波比越高，表示阻抗越不匹配，業余玩家，做到駐波比小于1.5就算可以了。
最后提醒一點，天線的好壞不能單看駐波比，現在大家如此迷信駐波比的原因很簡單，就是因為駐波表好便宜、好買。不要因為天線駐波比很低就覺得一切OK，多研究天線的其它特性（如方向性）才是真正的樂趣。
駐波高有很多原因
- 線太長，線徑不夠，斷線，線彎直角或折到
- 接頭焊接點脫落(假焊），轉接頭的loss...等等
- 天線老舊就其次了..
- 有可能卡內部的天線銅芯接點沒鎖緊.
