會員注冊對變壓器進行空載試驗時，一般有二種接線方法：一是將低壓側接電源，高壓側空載；二是將高壓側接電源，低壓側空載。
無論采用哪一種接線方法，只要變壓器繞組上的電壓是額定電壓，則鐵芯中的主磁通和空載損失在兩種接線方式下都分別相同。
但是，為了試驗方便，一般都是在低壓側加額定電壓，高壓側開路。原因在于將高壓側接電源比較困難，操作也不安全，同時空載電流太小，不易從電流表上讀出電流值。

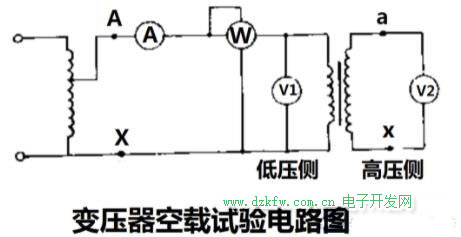

一般通過調壓變壓器將被試變壓器接到電源上，同時用調壓變壓器改變外加電壓，即可達到試驗所需的電壓。
在試驗電路上，電壓表指示變壓器原邊和副邊的端電壓，電流表指示空載電流（勵磁電流），功率表指示變壓器的輸入功率。
在進行試驗時調節調壓變壓器，使原邊電壓達到額定值 U1，此時副邊的感應電動勢 E2、副邊的空載電壓 U2 也應為額定值。
可得變壓器的變出比 K：
U1/U2=N1/N2=K
在變壓器的空載試驗中，由電流表測得的電流是變壓器的空載電流，功率表的讀數是空載損耗功率。
