會員注冊DB9（串行232接口）和DB15（VGA接口）圖示
一、DB9（串行232接口）如下圖：在電腦上采用公頭（針型），所以在我們的自己設計的板子上也推薦使用與電腦上管腳排列一致（簡化接口：2-RXD，3-TXD，5-GND）的公頭（針型），這樣用常用的雙母頭的交叉串行232線就可以連接。
接口朝著你時的管腳排列
管腳定義

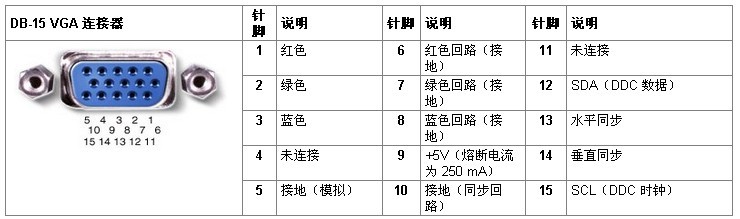

二、DB15（VGA接口）如下圖，在電腦上采用母頭（孔型），所以在我們的自己設計的板子上也推薦使用與電腦上管腳排列一致的母頭（孔型），這樣用常用的雙公頭VGA線就可以方便的連接到電腦或顯示器上
VGA公頭（針型） VGA母頭（孔型）
接口朝著你時的管腳排列
引腳定義，9也可以不連接
