1、物理信道
　　采用頻分多址接入（FDMA）和時分多址接入（TDMA）混合技術。FDMA是在規定頻率范圍內分配n個載頻；TDMA是說在每個載頻上按時間分為8個時間段，每個時隙段稱為一個時隙（slot），一個載頻上連續的8個時隙組成一個幀 (Frame)。物理信道是指TDMA中的時隙，即GSM的一個載頻上可提供8個物理信道。
　　2、我國GSM技術體制對頻率配置的規定
　�。�1）工作頻段

分類	頻段	移動臺發、基站收	基站發、移動臺收
GSM900/1800頻段	900MHz頻段	890-915MHz	935-960MHz
	1800MHz頻段	1710-1785MHz	1805-1880MHz
國家無委分配給	900MHz頻段	889-909MHz	931-954MHz
中國電信的頻段	1800MHz頻段	1710-1720MHz	1805-1815MHz

　　注：國家無委分配的900MHz頻段包括原來分配的TACS頻段和新分配的ETACS頻段，GSM網絡總的可用頻帶為100MHz。
　　充分利用900MHz的頻率資源，可視不同需要向下擴展900MHz頻段，相應地向ETACS頻段壓縮模擬公用移動電話網的頻段。
　　在900MHz頻率無法滿足用戶容量需求時，可啟用1800MHz頻段；考慮遠期需要，向頻率管理單位申請新的1800MHz頻率。
　　（2）頻道間隔&雙工收發間隔&頻道配置
　　GSM網絡工作頻段�ゲ捎�900/1800MHz頻段，如表8.3所示。相鄰頻道間隔為200kHz。每個頻道采用TDMA方式分為8個時隙，即為8個信道。在900MHz頻段，雙工收發間隔為45MHz。在1800MHz頻段，雙工收發間隔為95MHz。 表 GSM網絡采用900/1800MHz頻段

		900MHz頻段	1800MHz頻段
頻道間隔		相鄰頻道間隔為200KHz 每個頻道采用時分多址接入(TDMA)方式分為8個時隙，即8個信道
雙工收發間隔		45MHz		95MHz
等間隔頻道配置	頻道序號	1 ～ 124		512 ～ 885
	頻道數	124		374
	頻道序號和頻道標稱中心頻率的關系	上行 下行 其中，n=1~124		上行 下行 其中，n=512,513,…885

　�。�3）頻率復用方式
　　在建網初期及鄰省之間協調時應使用4×3的復用方式，即N=4，采用定向天線，每基站用3個120 °或60°方向性天線構成3個扇形小區，如圖1所示。業務量較大的地區可采用其它的復用方式，如3×3，2×6，1×3復用方式。
　　若采用全向天線應采用N=7的復用方式，其頻率可從4×3復用方式的12組中任選7組， 頻道不夠用的小區可從剩余頻率組中借用頻道，但相鄰頻率組盡量不在相鄰小區使用，如圖1所示。
　　在話務密度高的地區，應適當采用新技術提高頻譜利用率：
　　①如同心圓小區覆蓋技術；
　�、谥悄茈p層網技術；
　�、畚⒎涓C技術等等，在微蜂窩的頻率配置時，可根據需要保留出一些專用頻率  1 4×3復用模式 圖2 7組復用模式 　　（4）干擾保護比與保護頻帶
　�、俑蓴_保護比見下表

干擾	參考載干比
同道干擾C/Ic	9dB
200kHz鄰道干擾C/Ia1	－9dB
400kHz鄰道干擾C/Ia2	－41dB

　�、诒Ｗo頻帶
　　原則：確保數字蜂窩移動通信系統能滿足干擾保護比要求。
　　當某地GSM900系統與模擬蜂窩移動電話系統共存時，兩系統之間(頻道中心頻率之間)應有約400KHz的保護帶寬。
　　當某地GSM1800系統與其它無線電系統的頻率相鄰時，應考慮系統間的相互干擾情況，留出足夠的保護頻帶。
　　3、邏輯信道
　　（1）邏輯信道的概念
　　是指在物理信道所傳輸的內容，即依據移動網通信的需要，為所傳送的各種控制信令和語音或數據業務在TDMA的8個時隙分配的控制邏輯信道或語音、數據邏輯信道。
　　GSM數字系統在物理信道上傳輸的信息是大約由100多個調制比特組成的脈沖串，稱為突發脈沖序列 （Burst）；以不同的“Burst”信息格式來攜帶不同的邏輯信道。
　�。�2）邏輯信道分類

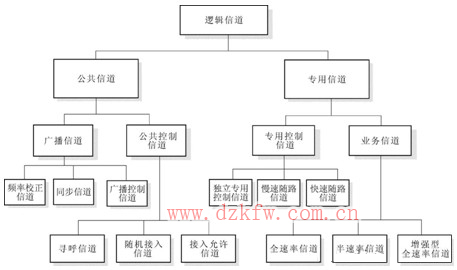

　　GSM的各種邏輯信道如圖3所示。
　　①專用信道： 用于傳送用戶語音或數據的業務信道，另外還包括一些用于控制 的專用控制信道。
　�、诠�共信道：用于傳送基站向移動臺廣播消息的廣播控制信道和用于傳送 MSC與MS間建立連接所需的雙向信號的公共控制信道。 圖3 GSM定義的各種邏輯信道示意圖 　�。�3）公共信道
　　1)廣播信道��
　　廣播信道（BCH）是從基站到移動臺的單向信道。包括頻率校正信道（FCCH）、同步信道（SCH）、廣播控制信道（BCCH）。
　�、兕l率校正信道（FCCH）：傳送頻率校正信息。
　　②同步信道（SYCH）：傳送幀同步（TDMA幀號）信息和BTS識別碼（BSIC）信息。
　　③廣播控制信道（BCCH）：向每個BTS廣播通用的信息。
　　2）公共控制信道��
　　公共控制信道（CCCH）是基站與移動臺間的一點對多點的雙向信道。包括尋呼信道（PCH）、隨機接入信道（RACH）、允許接入信道（AGCH）
　�、賹ず粜诺溃≒CH）：是下行信道，廣播基站尋呼移動臺的尋呼消息。
　�、陔S機接入信道（RACH）：是上行信道，MS隨機接入網絡時用此信道向基站發送信息并申請指配一獨立專用控制信道SDCCH。
　　③接入允許信道（AGCH）：是下行信道，基站向隨機接入成功的移動臺發送指配了的獨立專用控制信道SDCCH。
　　3）專用信道
　　專用信道包括專用控制信道和業務信道
　　專用控制信道：是基站與移動臺間的點對點的雙向信道，包括獨立專用控制信道（SDCCH）和隨路信道（ACCH）。
　�、侏毩�專用控制信道（SDCCH）：傳送基站和移動臺間的指令與信道指配信息
　�、陔S路信道（ACCH）分為慢速隨路信道（SACCH）和快速隨路信道；慢速隨路信道（SACCH）用于基站向移動臺傳送功率控制信息、幀調整信息；基站接收移動臺發來的移動臺接收信號強度報告和鏈路質量報告�？焖匐S路信道（FACCH）：傳送基站與移動臺間的越區切換的信令消息。
　　業務信道（TCH）：是用于傳送用戶的話音和數據業務的信道
　　根據交換方式的不同分為電路交換信道和數據交換信道；依據傳輸速率的不同分為全速率信道（13kbit/s）和半速率信道（ 6.5kbit/s ）。 增強全速率業務信道是指，它的速率與全速率信道的速率一樣為13kbit/s，只是其壓縮編碼方案更為優越，所以有較好的話音質量。
　　4、物理信道與邏輯信道的配置
　　1）邏輯信道與物理信道的映射
　　GSM系統的邏輯信道數超過了一個載頻所提供的8 個物理信道。通信的根本任務是利用業務信道傳送語音或數據，而按照一對一的信道配置方法，在一個載頻上已經沒有業務信道的時隙了。解決方法：將邏輯控制信道復用，即在一個或兩個物理信道上復用邏輯控制信道。
　　映射對應關系
　　一個基站有N個載頻，每個載頻有8個時隙，定義載頻數為f₀、f₁、f₂ 、…、f_n-1，時隙數為TS₀、TS₁、…、TS₇。
　　供邏輯控制信道使用
　　供業務信道使用
　　2）映射關系小結
　　(1)f₀的TS₀時隙
　　f0的TS₀時隙用于映射廣播信道（BCH）和公共控制信道（CCCH）
　　下行鏈路（ BCCH、FCCH、SCH、PCH、AGCH ）；上行鏈路（ RACH ）
　　(2)f₀的TS₁時隙
　　下行鏈路f₀上的TS₁時隙用來將專用控制信道 (SDCCH、SACCH ）映射到物理信道；上行鏈路f₀上的TS₁與下行鏈路f₀上的TS₁有相同的結構，只是它們在時間上有3個時隙的偏移。
　�。�3）在載頻f₀上：TS₂~TS₇：邏輯業務信道，重復周期為26個TS，其它f₁～f_N個載頻的TS₀~TS₇時隙全部是業務信道 。
　　5、GSM的時隙幀結構
　　GSM的時隙幀結構有五個層次：時隙、TDMA幀、復幀、超幀和超高幀 。
　　1）時隙是物理信道的基本單元；
　　2）TDMA幀由8個時隙組成，是占據載頻帶寬的基本單元，即每個載頻有8個時隙。
　　3）復幀有兩種類型
　　①由26個TDMA幀組成的復幀。用于TCH、SACCH和FACCH
　�、谟�51個TDMA幀組成的復幀。用于BCCH和CCCH
　　4）超幀是由51個由26幀的復幀或26個由51幀的復幀構成
　　5）超高幀等于2048個超幀,超高幀的周期與加密和跳頻有關。每經過一個超高幀周期，循環長度為2715648，相當于3小時28分53秒760毫秒，系統將重新啟動密碼和跳頻算法。
　　GSM系統分級幀結構的如圖4所示。 圖4 分級的幀結構 　　6、突發脈沖
　　突發脈沖是以不同的信息格式攜帶不同邏輯信道，在一個時隙內傳輸的，由100多個調制比特組成的脈沖序列�？煽闯墒沁壿嬓诺涝谖锢硇诺纻鬏數妮d體。
　　突發脈沖分類見下表：

類型	邏輯信道	攜帶信息
普通突發脈沖	TCH及除RACHA、SCH、FCCH和空閑突發脈沖以外的控制信道	業務信息和 控制信息
頻率校正突發脈沖	頻率校正信道（FCCH）	頻率校正信息
同步突發脈沖	同步信道（SYCH）	系統同步信息
接入突發脈沖	隨機接入信道（RACH）	隨機接入信息
空閑突發脈沖	控制信道	無

　　1）突發脈沖的結構
　　①普通突發脈沖（NB：Normal Burst）
　　普通突發脈沖（NB：Normal Burst）用于構成TCH，以及除FCCH、SYCH、RACH和空閑突發脈沖以外的所有控制信息信道，攜帶它們的業務信息和控制信息。普通突發脈沖是由加密信息（2×57bit）、訓練序列（26bit）、尾位TB(2×3bit)、借用標志F(Stealing Flag，2×1bit）和保護時間GP(Guard Period，8.25bit）構成，總計156.25bit，如圖5所示。 圖5 普通突發脈沖序列 　　57個加密比特：加密語音、數據或控制信息
　　借用標志F：表明借用一半業務信道資源給FACCH
　　訓練序列：一串已知比特，供信道均衡用
　　尾位TB：總是000，是突發脈沖開始與結尾的標志
　　保護時間GP：防止由于定時誤差而造成突發脈沖間的重疊
　�、陬l率校正突發脈沖（FB：Frequency Correction Burst）用于構成FCCH，攜帶頻率校正信息，如圖6所示。 圖6 頻率校正突發脈沖序列 　　142個固定比特：全0，固定的的頻率校正信息
　　③同步突發脈沖（SB：Synchronization Burst）：用于構成SYCH，攜帶有系統的同步信息。如圖7所示。 圖7 同步突發脈沖序列 　　39個加密比特： TDMA幀號（TN）以及基站識別碼（BSIC）信息長同步序列：易被檢測。
　�、芙尤胪话l脈沖（AB：Access Burst）用于構成移動臺的RACH，攜帶隨機接入信息。 圖8 接入突發脈沖序列 　　長保護時間GP：適應移動臺首次接入或切換到新基站時不知時間的提前量
　　⑤空閑突發脈沖（DB：Dummy Burst）的結構與普通突發脈沖的結構相同，只是將普通突發脈沖中的加密信息比特換成固定比特。 圖9 空閑突發脈沖 　　當無用戶信息傳輸時，用空閑突發脈沖替代普通突發脈沖在TDMA時隙中傳送
　　7、幀偏離與定時提前量
　　1）幀偏離��
　　幀偏離是指前向信道的TDMA幀定時與反向信道的TDMA幀定時的固定偏差。
　　2）定時提前量
　　由突發脈沖的傳輸延時所帶來的定時的不確定，基站要指示移動臺以一定的提前量發送突發脈沖，以補償所增加的延時。

	幀偏離	定時提前量
概念	前向信道的TDMA幀定時與反向信道的TDMA幀定時的固定偏差	基站指示移動臺以一定的提前量發送突發脈沖
長度	3個時隙	視具體情況而定
目的	避免移動臺同一時隙收發的必要性，從而保證收發的時隙號不變	克服由突發脈沖的傳輸延時所帶來的定時的不確定

圖10 幀偏離與定時提前量示意圖 　　8、半速率信道
　　半速率信道是指語音速率從原來的13kbit/s下降到6.5kbit/s。 語音數據傳輸速率

業務信道種類	語音數據傳輸速率
全速率信道	13kbit/s
半速率信道	6.5kbit/s

　　優點：兩個移動臺將可使用一個物理信道進行呼叫，系統容量可增加一倍。
