水份含量檢測儀的制作,水份檢測電路圖 Moisture content detector

關鍵字：水份含量檢測電路圖，水份含量檢測儀，Moisture content detector

作者：路石

    磚瓦坯泥的水份含量多少對磚瓦坯的質量至關重要。若磚瓦坯泥的水份含量過多，壓制出來的磚瓦坯不能碼跺(會扭曲變形)。若磚瓦坯泥的水份含量太少，壓制出來的磚瓦坯內部會有氣孔或坯上有裂紋，燒制出來的磚瓦質量很差。且在壓制磚瓦坯過程中阻力會明顯增大，對驅動制坯機的動力設備來說，會增大它的功率輸出．因此也是不經濟的。下面向讀者介紹的磚瓦坯泥水份含量檢測儀．能快速檢測出磚瓦坯泥的水份含量多少，若不合格，能馬上發出聲光報警．便于和泥工人在泥土攪拌機中適當增加或減少水量．從而使制坯機壓制出來的磚瓦坯質量合乎要求。

該磚瓦坯泥水份含量檢測儀電路圖見圖1。主要由水份檢測探頭、穩壓基準電源、電壓比較器、開關電路及聲光報警電路等組成。當將磚瓦坯泥水份含量檢測儀的檢測探頭插入磚瓦坯泥中后．兩只檢測探頭之間的電阻值將隨磚瓦坯中的水份含量的高低而變化。若磚瓦坯中的水份含量在正常范圍內時，雙電壓比較器(LM393)之一的IC2a正向輸入端③腳電平高于反向輸入端②腳電平，雙電壓比較器之二的Ic2b正向輸入端⑤腳電平高于反向輸人端⑥腳電平．故它們的輸出端①腳和⑦腳均輸出高電平。所以，二極管VD1和VD2及控制三極管VT1均截止．使報警電路無法工作．導致發光二極管VL1、VL2不亮，揚聲器BL也不能發聲。

    若磚瓦坯中的水份含量低于正常含量的下限時。顯然，兩只檢測探頭之間的電阻值將較正常值偏大，使Ic2a的正向輸人端③腳電平低于反向輸入端②腳電平。于是輸出端①腳輸出低電平．通過R4使紅色發光二極管VL1點亮。同時二極管VD1導通，通過R6使控制三極管、VT1基極因低電平而導通→聲音集成電路IC3(KD9561)③腳獲電工作→②腳輸出音頻報警信號→經R7加至放大管VT2基極→放大后信號由集電極輸出→揚聲器BL發出報警聲→提醒和泥工人適當增加攪拌機泥土中水最。若磚瓦坯中的水份含量高于正常含量的上限時，顯然，兩只檢測探頭之間的電阻值將較正常值偏小，使Ic2b的正向輸入端⑤腳電平低于反向輸入端⑥腳電平。于是輸出端⑦腳輸出低電平．經R5使綠色發光二極管VL2點亮。同時二極管VD2導通．經R6使控制三極管VTl基極因低電平而導通一聲音集成電路IC3獲電工作→揚聲器BL發出報警聲→提醒和泥工人適當減少攪拌機泥土中水量。

    該磚瓦坯泥水份含量檢測儀所用元件參數見圖1中所注。電阻R1～R8均用功率為1／2w的金屬膜電阻，可變電阻RP1、RP2為1／2W實心可調電阻。電源開關采用撥動式扭子開關，BL采用直徑2.5英寸永磁電動式揚聲器，電源采用9V迭層電池。

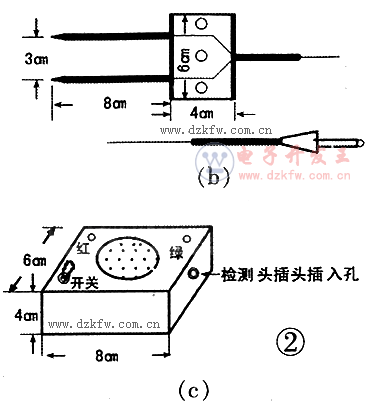

檢測儀所用印刷電路板圖見圖2a，印板焊盤孔可用φ=0.75mm鉆頭鉆成，水份檢測探頭用φ=8mm鋼元條將前端銼尖按圖2b所示尺寸制作，并在元條末端焊上多股軟絕緣導線作為探頭引出線。探頭與機盒采用插頭與插座連接方式，探頭后面的壓板采用5mm厚酚醛絕緣板。按圖2b尺寸取兩塊．在每塊板探頭元條經過處。按比元條直徑稍小尺寸事先起好凹槽，然后用φ=3.5mm鉆頭在板上等距鉆三個孔，再用φ=4mm螺桿穿過孔后套上螺姆將其固定。

    電路焊接完畢且檢查無誤后，即可進行調試。首先，將探頭插入攪拌機攪拌好且水份含量正常的泥中(注：每次測量必須將探頭金屬部分全部插入被測試泥中，即使以后的例行檢測也應如此．否則測量結果將誤差極大)，在泥土水份含量正常情況下調節RP1和RP2使兩報警指示燈不亮，揚聲器無聲。再取含水量太少的泥，將探頭插入其中，此時紅色缺水報警指示燈VL1應點亮，然后．在泥中加入少量水并將水與泥揉勻．當坭中水份含量剛好達到正常范圍的下限時．調整RP2使VL1剛好熄滅(需多次嘗試)。接下來在水份含量正常的泥中，逐次加入少量水并將水與泥揉勻．當泥中水份含量剛好超過正常范圍的上限時，調整RP1使綠色水過量報警指示燈VL2剛好點亮(也需多次嘗試)，至此．調試工作即告結束。調試工作結束后，整個印板電路及電池可裝入長8cm、寬6cm、高4cm的絕緣盒中(絕緣盒可用厚5mm塑料板用粘接方式進行制作)，揚聲器、報警指示燈及電源開關固定在上蓋面板上，用絕緣軟導線與印板相連接，檢測儀外形如圖2c所示。至此．該磚瓦坯泥水份含量檢測儀制作完成，可投入使用。
